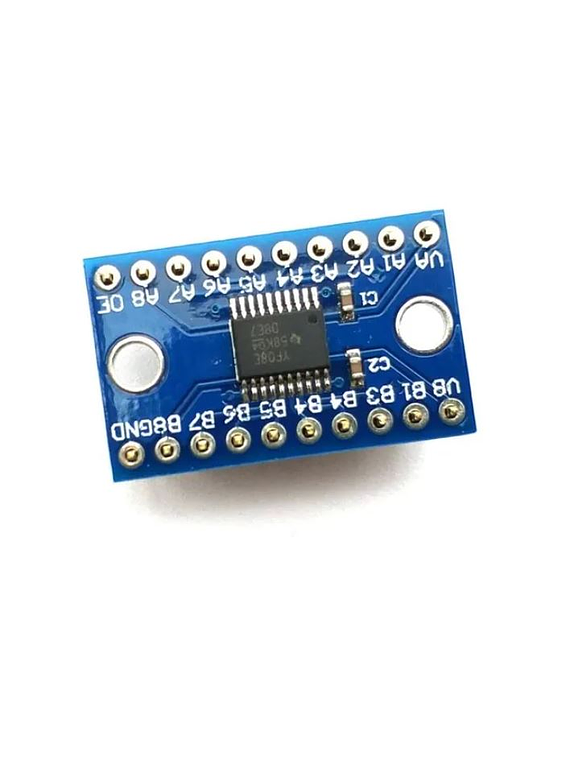

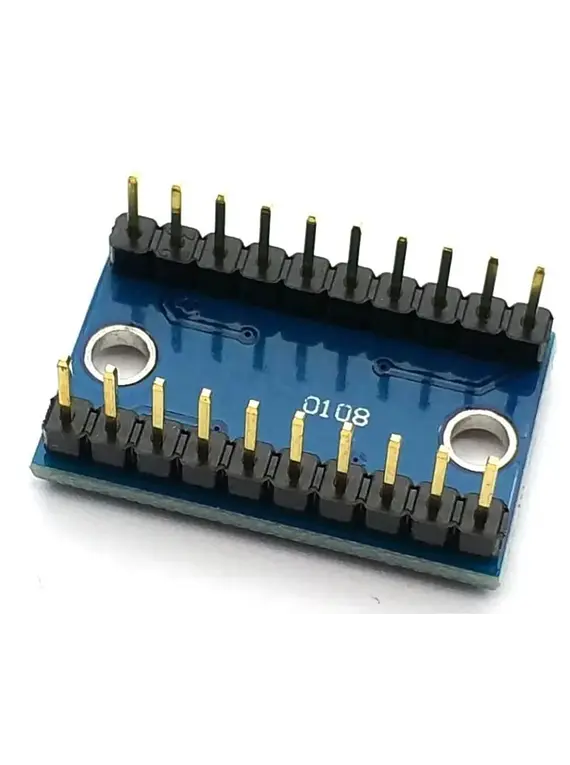

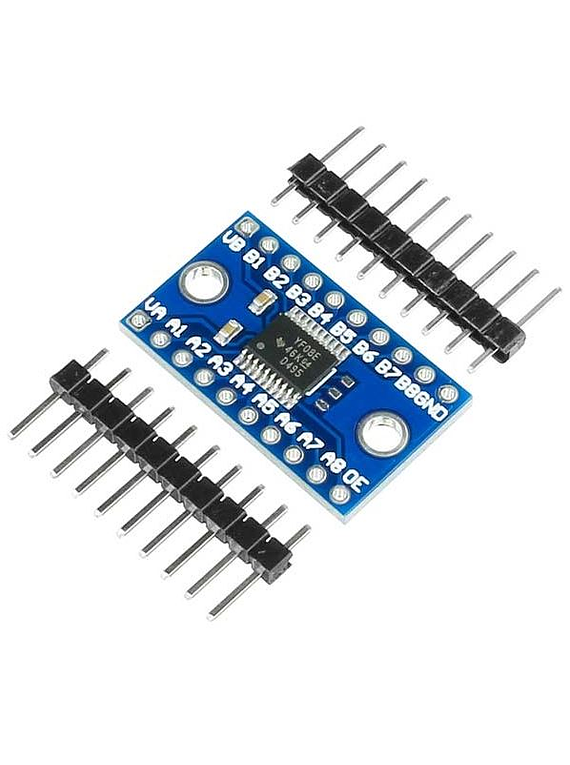

CONVERSOR NIVEL LOGICO 8 bits utiliza dos por separadocarriles de la fuente de alimentación configurables. El puerto A un seguimiento de la tensión de alimentación pasador VCCA . El pasador VCCA acepta cualquier tensión de alimentación entre 1,2 V y 3,6 V. El puerto B un seguimiento de la tensión de alimentación pasador VCCB . El pasador VCCB acepta cualquier voltaje de entrada entre 1,65 y 5,5 V V. Dos clavijas de alimentación de entrada permite para baja tensión traducción bidireccional entre cualquiera de los 1,2 V, 1,8 V , 2,5 V , 3,3 V y 5 V nodos de tensión .

Cuando la autorización de salida ( OE ) de entrada es baja , todas las salidas se colocan en el estado de alta impedancia (Hi- Z).

Para asegurar que el estado de alta impedancia durante el encendido, apagado o períodos, una OE a GND a través de un menú desplegable resistor. El valor mínimo de la resistencia es determinado por la capacidad de corriente de la externalización del conductor.

Caracteristicas

1 • No hay señal Dirección - control necesario

• Máxima Velocidad de datos

- 110 Mbps ( Push Pull )

- 1,2 Mbps ( Open Drain )

• 1,2 V a 3,6 V en un puerto y 1,65 V a 5,5 V en B

Puerto ( VCCB VCCA ≤ )

• No se Secuenciación del suministro de energía requerida - O

VCCA o VCCB Pueden Ser Ramped Primera

• Rendimiento del Cierre- para arriba es superior a 100 mA por

JESD 78 , Clase II

• Protección ESD Supera JESD 22 ( un puerto )

- Modelo V Cuerpo Humano 2000 ( A114 - B )

- 150 V Modelo de la máquina ( A115 -A )

- 1000 V - Modelo de Dispositivo Cargado ( C101 )

• IEC 61000-4-2 EDS ( B Port )

- ± 8 kV Descarga de contacto

- ± 6 kV descarga de aire - Gap
