Este es transmisor-receptor IC SP3485 RS-485, que convertirá una corriente en serie UART a RS-485. El SP3485 es un transceptor de half-duplex, por lo que sólo se puede comunicar de una manera a la vez, pero puede alcanzar velocidades de transmisión de hasta 10Mbps. Esta tarjeta requiere una cantidad muy baja de energía y puede operar desde una sola fuente de alimentación + 3.3VDC.

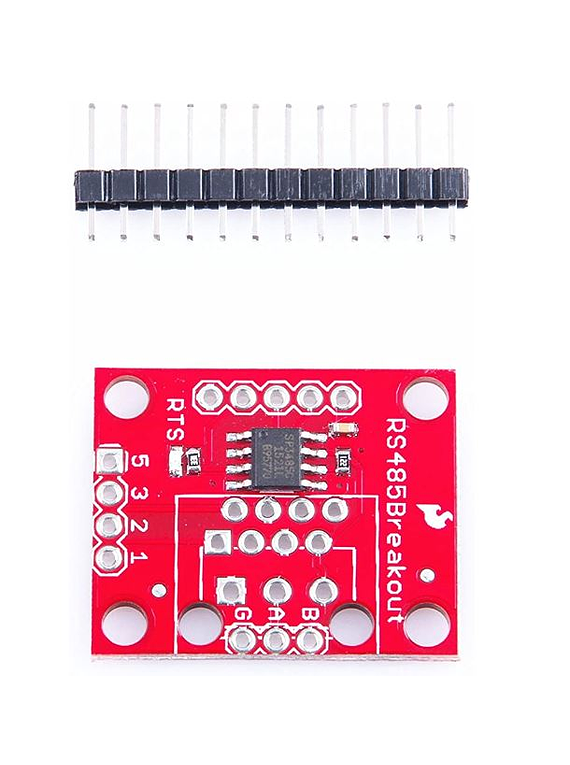

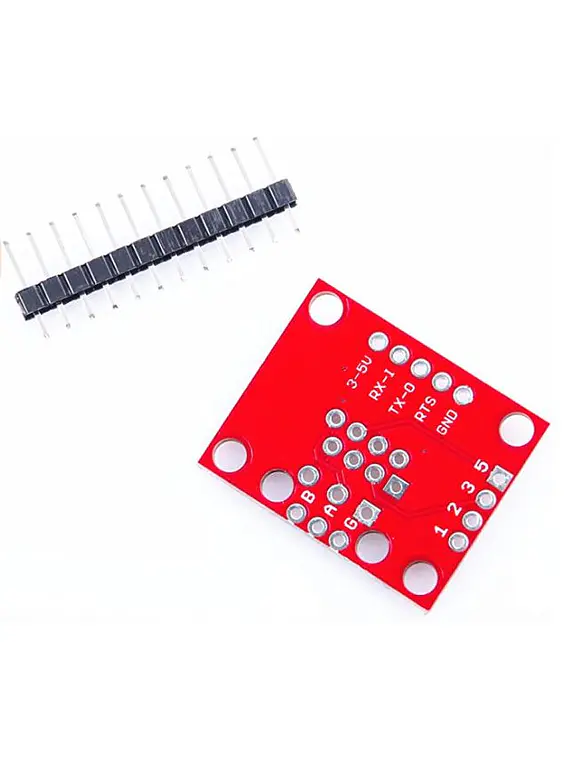

Este tablero del desbloqueo incluye el SP3485 RS-485 transceptor, condensador de filtro, y otros componentes que se muestran en el esquema. Hemos dividido el RS-485 de salida a tres conexiones diferentes: (1) un conector RJ-45 , (2) un terminal de rosca 3.55mm 3 pines , y (3) un 3 pines 0,1 "de cabecera terreno de juego, pero ninguno de estos conectores de salida llegado poblada.

Caracteristicas:

Totalmente equipada con transceptores de apoyo y componentes SP3485 RS-485

Funciona a partir de un suministro de 3.3V individual +

Interoperable con la lógica de + 5,0V

RS-485 de entrada / salida estallado al conector RJ-45, terminal de tornillo de 3,5 mm, y "de paso de 0,1

Conductor / receptor Habilitar conectado a la línea RTS

-7V Al rango de voltaje de entrada de modo común + 12V

Permite hasta 32 transceptores en el bus de serie

Protección del cortocircuito Protección de salida del controlador

Dimensiones: 0.9x1.0 "

Documentos:

Esquemático
Hoja de datos (SP3485)
GitHub (archivos de diseño)
