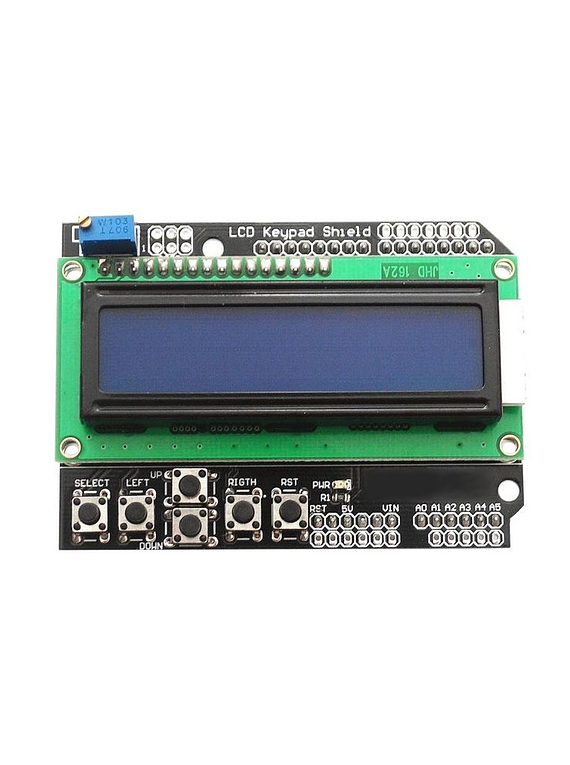

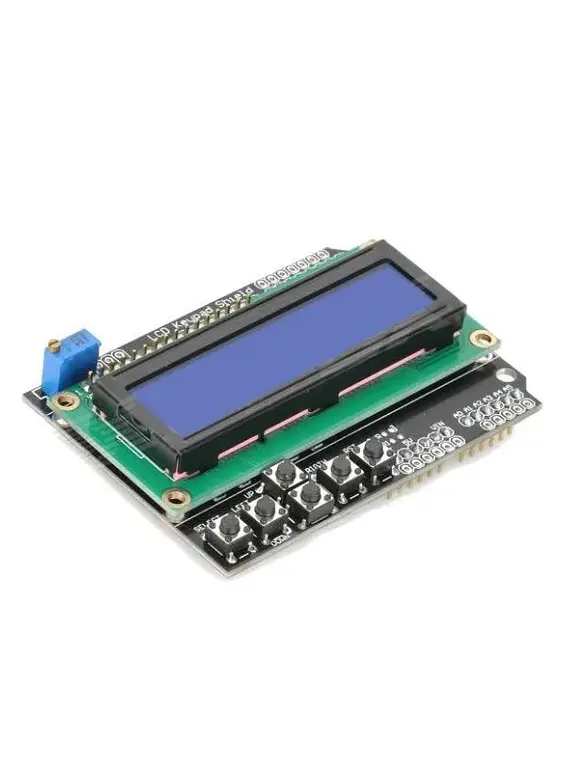

El LCD Keypad Shield se ha desarrollado para la placa Arduino, para proporcionar una interfaz fácil de usar que permite a los usuarios navegar por el menú, hacer selecciones etc Consta de una pantalla LCD de 16X2 de retroiluminación . El teclado dispone de 5 teclas - seleccionar, arriba, derecha, abajo y a la izquierda. Para guardar los pins digitales I/O, la interfaz de teclado utiliza sólo un canal ADC.

Descripciones de los pines:

Pin Funcion

Analog 0 Button (select, up, right, down and left)

Digital 4 DB4

Digital 5 DB5

Digital 6 DB6

Digital 7 DB7

Digital 8 RS (Data or Signal Display Selection)

Digital 9 Enable

Digital 10

Backlit Control

NOTA: SI AL CARGAR EL CODIGO DE EJEMPLO NO APARECE NADA,

MOVER EL TRIMMER HASTA QUE APAREZCAN LAS LETRAS.
