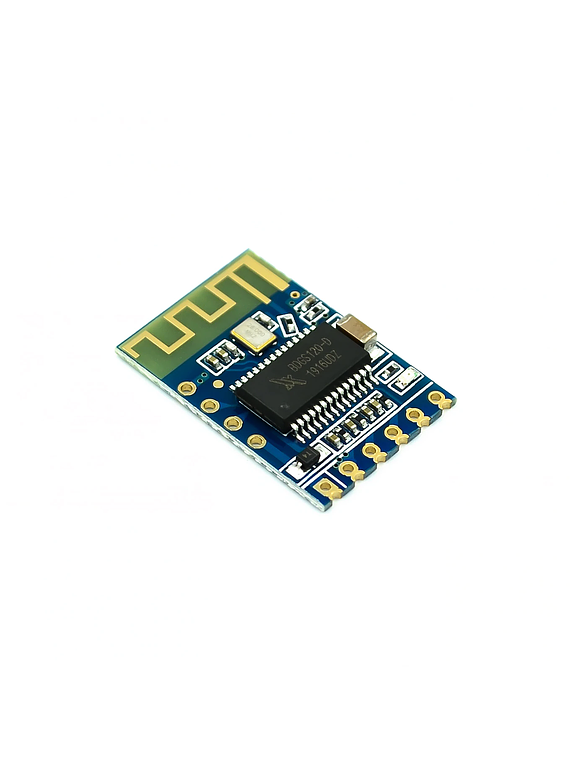

Módulo de placa de nivel alto y bajo de dos canales de audio estéreo Bluetooth JDY-62.

El módulo puede elegir salida estéreo mono y Daul, y tiene una antena Mini Bluetooth incorporada.

El voltaje de la fuente de alimentación es de 5 V. Se puede utilizar como amplificador de potencia común y altavoz activo

para aumentar la función de conexión Bluetooth.

Interfaz de salida de 6 PIN, el LED indica que el Bluetooth no está conectado y el flash es rápido.

Después de que la conexión Bluetooth sea exitosa, parpadeará lentamente.

Nota: El módulo de audio Bluetooth tiene un requisito de potencia muy alto; de lo contrario, afectará la calidad del audio.

La fuente de alimentación debe agregarse al circuito del filtro LC, especialmente la fuente de alimentación conmutada.

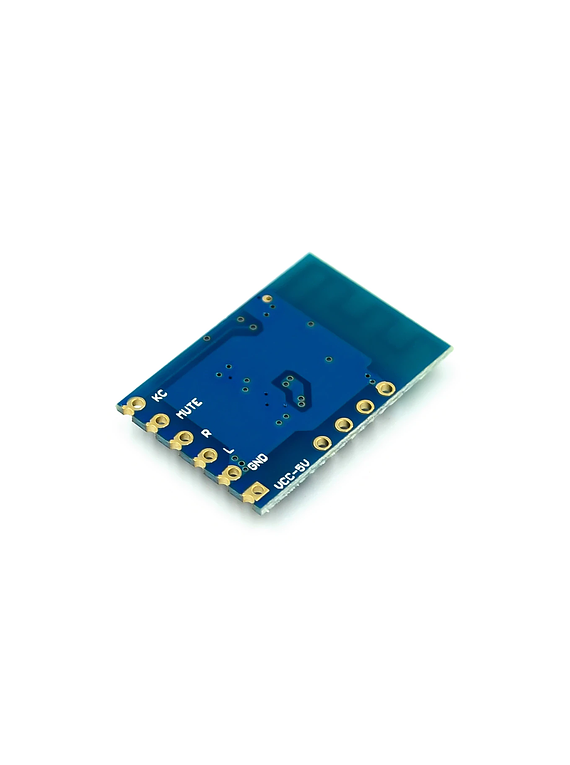

Funciones de los pines:

VCC: Rango de voltaje de 4.2 a 5V, no puede exceder los 5V

GND: Power GND

L: Salida del canal izquierdo

R: Salida del canal derecho

MUTE: Nivel alto en silencio, generalmente nivel bajo

KC: Pin vacío

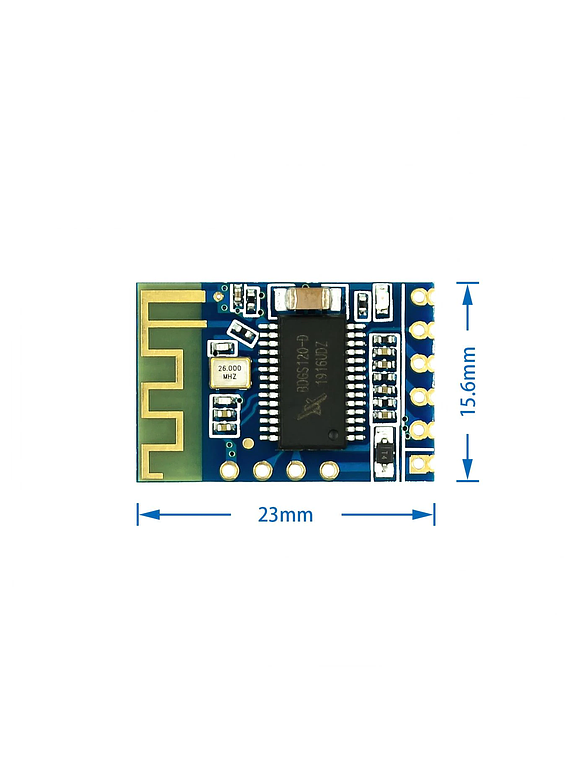

Tamaño del módulo: 25 * 15.5 * 2.4mm

Problemas comunes:

Sin búsqueda de bluetooth:

generalmente causado por la interferencia de la fuente de alimentación, la línea de la fuente de alimentación debe agregarse con el circuito de filtro LC.

Admite fuente de alimentación 3.7 o no:

el módulo funciona con 5 voltios de forma predeterminada. Puede reemplazar el diodo superior del módulo JDY-62 con la

resistencia 0R del paquete 0805, o cortocircuitar el cable, para que pueda usar la batería de litio.

la señal bluetooth es demasiado débil

No conecte cables ni cobre debajo de la antena del módulo bluetooth, o no debería haber un blindaje metálico alrededor de la antena.

El sonido actual es demasiado alto

Generalmente debido a la interferencia de la tierra de potencia, se recomienda que el cableado del amplificador de potencia no sea demasiado largo y que la tierra del bluetooth esté separada de la tierra de potencia.

El paquete incluye:

1 módulo de audio estéreo Bluetooth 4.0 de doble canal JDY-62
