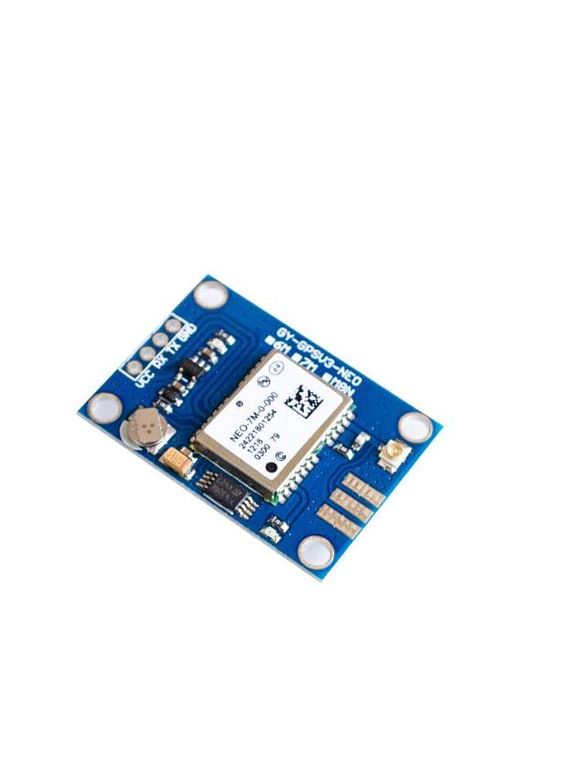

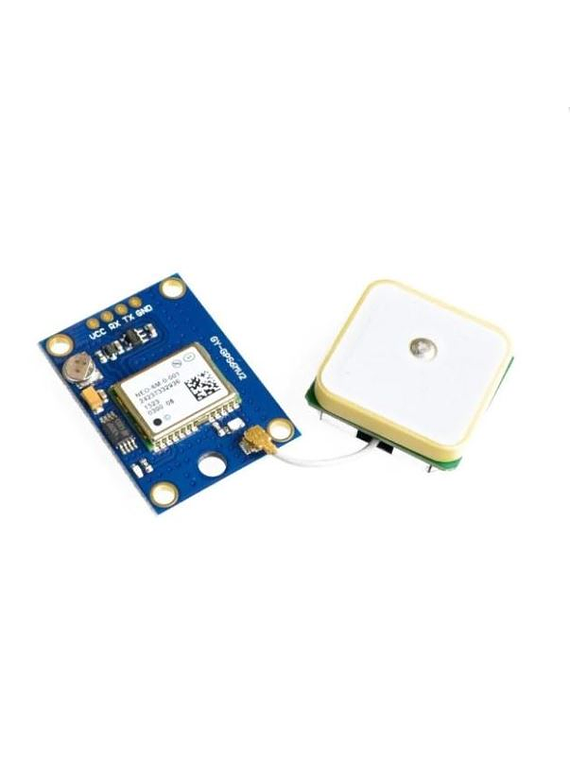

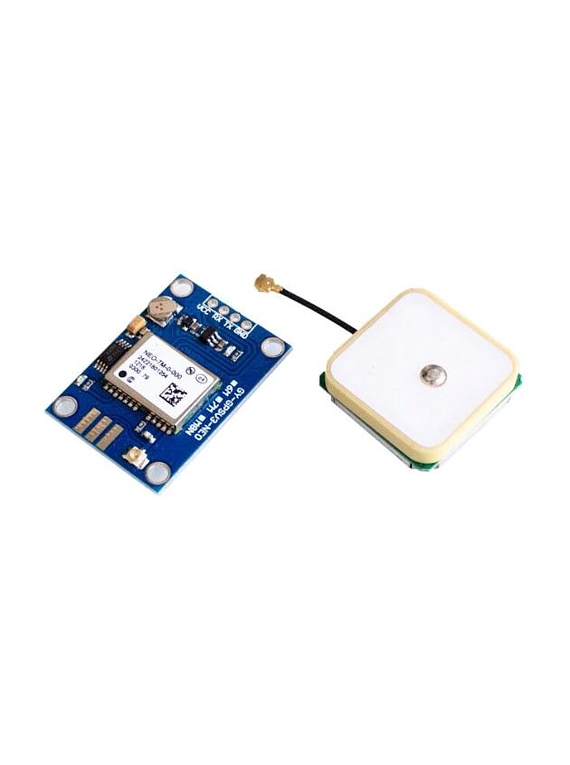

Este módulo de GPS ya viene incluido con su antena cerámica para conectarse directamente a la PCB. No necesitas de ningún accesorio extra para hacer funcionar este componente si deseas solamente transmitir las señales a tu microcontrolador. El modulo se basa en receptor Ublox NEO-7M el cual tiene una alta precisión en los datos y viene con una batería de respaldo que permite conservar los datos recolectados si le deja de llegar alimentación por parte de la fuente de poder.

Este módulo es una versión más nueva del módulo de GPS Ublox 6-M

Características

NEO-7M-C en la placa, con antena activa de alta ganancia.

Interfaz IPX, para conectar diferentes antenas activas

Batería de respaldo recargable, mantiene los datos recolectados cuando se apaga, admite arranques en caliente.

Especificaciones

Nivel TTL, compatible con sistemas de 3.3V / 5V

Velocidad de baudios solo 9600

Voltaje de funcionamiento: 2.7V-5.0V (entrada de VCC)

Corriente de funcionamiento: 35mA

Impedancia TXD / RXD: 510O Aplicaciones

Navegador GPS

Posicionamiento para drones multirotor

En el caso de trabajar con un microcontrolador (MCU):

VCC: se conecta a 3.3V / 5V

GND: se conecta a GND

TXD: se conecta a MCU.RX

RXD: se conecta a MCU.TX
