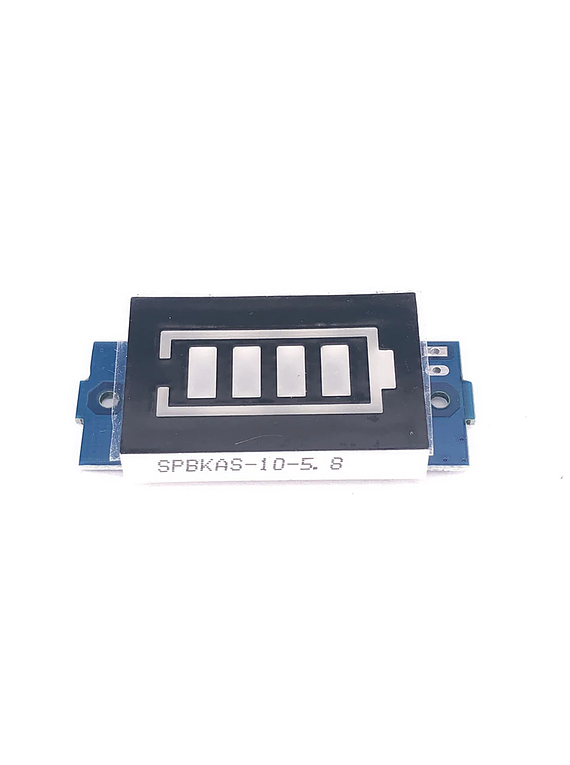

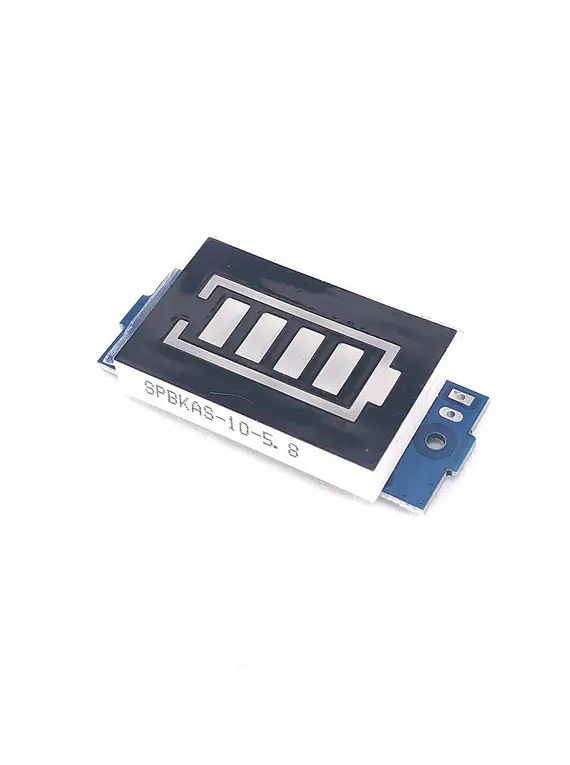

módulo indicador de capacidad (nivel de potencia) de la batería de litio 1S

Descripción del producto

El indicador (probador) se usa para verificar y mostrar el nivel de carga de las células de LiPo o las baterías de ion-litio

Tipos de baterías probadas: Li-Po, Li-Ion

Número de células a verificar: 1 células / células (1S)

Modos de funcionamiento:

1. Cuando el voltaje de la batería excede N * 3.3 V, se encenderá una barra del indicador

2. Cuando el voltaje de la batería excede N * 3.5 V, se encenderán dos barras del indicador

3. Cuando el voltaje de la batería exceda N * 3.7 B, se encenderán tres barras del indicador

4. Cuando la tensión de la batería exceda de N * 3.9 V, se encenderán cuatro barras del indicador

5. Cuando la tensión de la batería sea menor que N * 3.3 V, la pantalla de 4 barras del indicador estará apagada, lo que significa que la batería Necesito cargar.

(nota: N = número de celdas = 1)

Tamaño: aprox. 45 mm x 20 mm x 7 mm, pantalla 31 mm x 20 mm

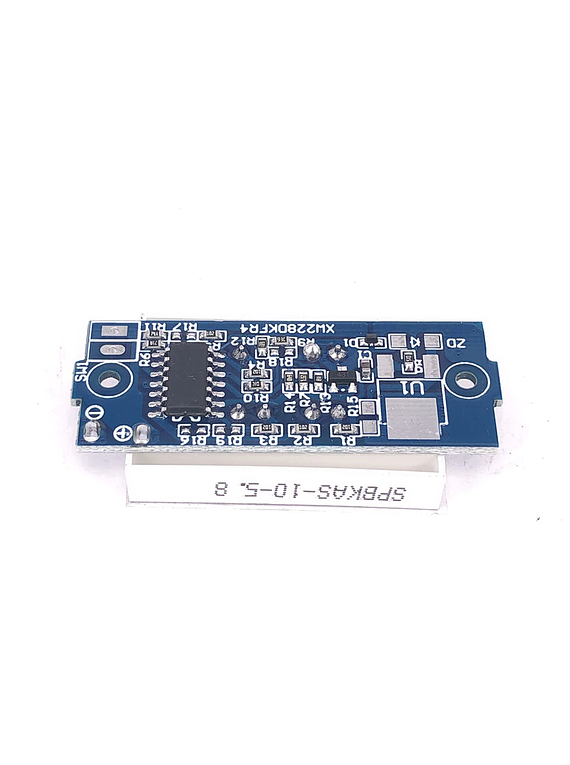

El número de celdas (N) viene dado por la resistencia R9.
