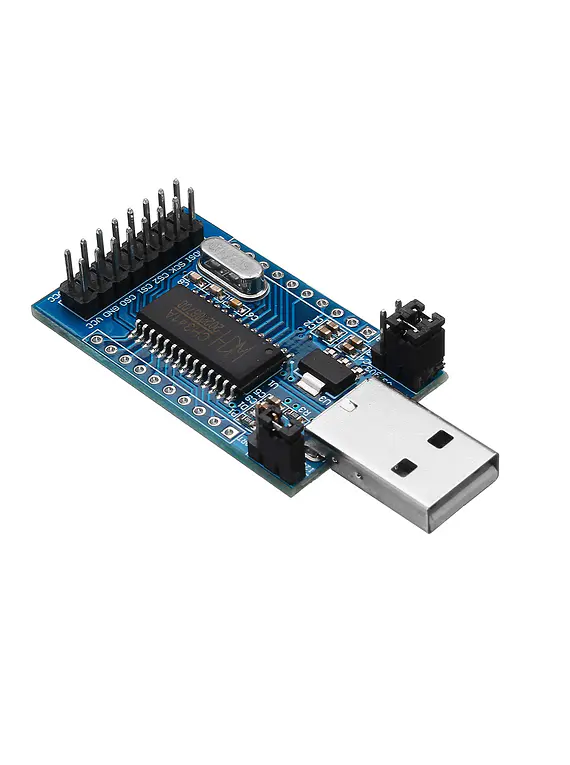

Módulo de conversión USB LC CH341A equipado con chip CH341A, CH341A es un chip adaptador de bus USB, a través del bus USB para proporcionar puerto serial asíncrono, puerto paralelo, impresión e interfaz serial síncrona común de 2 líneas y 4 líneas, el módulo se puede usar para serial expansión, interfaz I2C EEPROM, interfaz SPI FLASH y programación STC MCU, depuración de programas, adquisición de datos máquina, etc.

datos técnicos:

Módulo convertidor adaptador de USB a interfaces seriales integrado en el chip CH341A

admite puerto paralelo USB para impresora y puerto paralelo EPP o MEM

soporte para interfaz USB a UART, I2C, interfaz SPI

la tensión de salida y el nivel de la señal se pueden seleccionar con el puente: 3,3 V o 5 V

Indicador de estado de funcionamiento UART y SPI I2C

placa de circuito impreso de doble cara con metalización de orificios

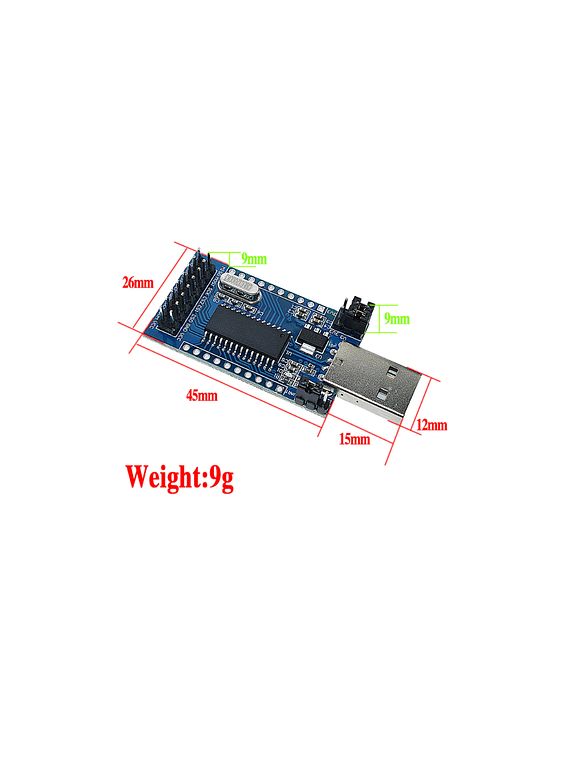

dimensiones: 27 x 45 mm

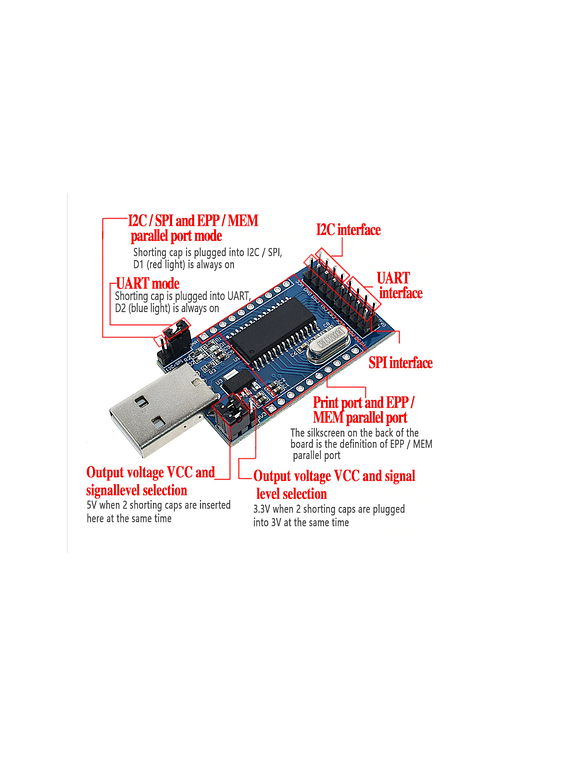

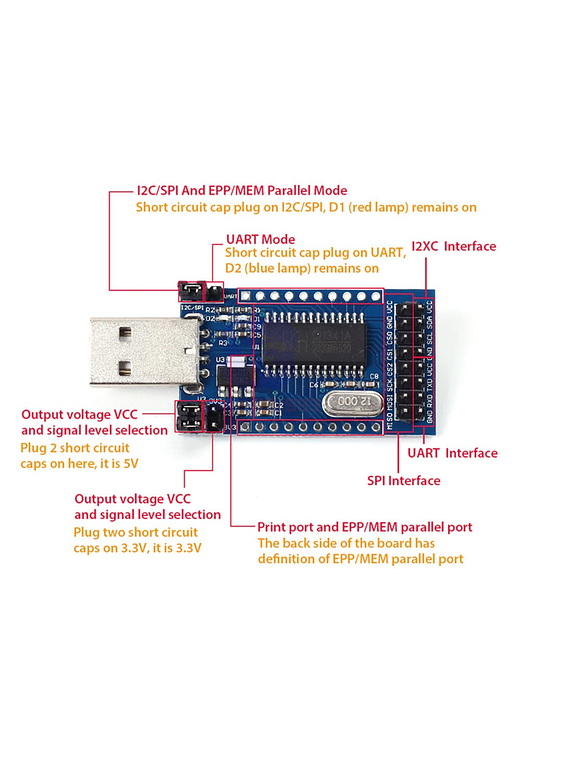

descripción de los pines:

Interfaz UART: VCC, RXD, TXD, GND

Interfaz I2C: VCC, SDA, SCL, GND

Interfaz SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC

interfaz paralela y puerto EPP MEM: aberturas para la definición de software de 10
