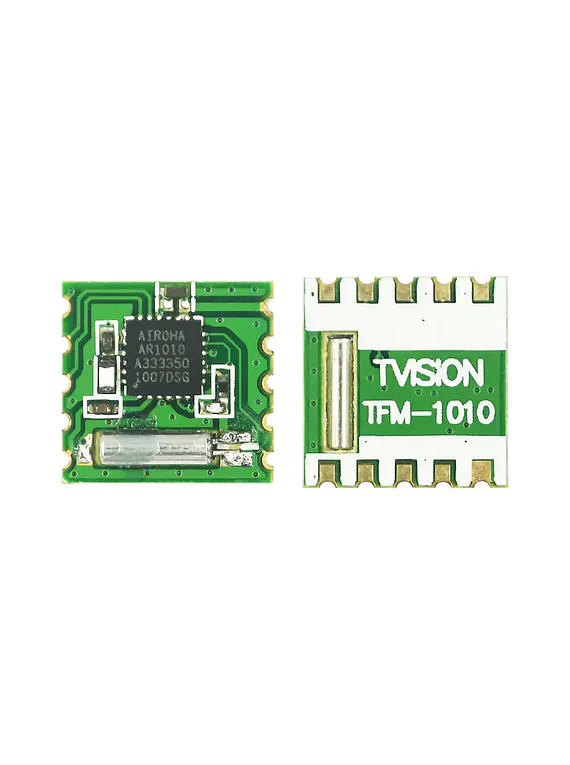

Módulo receptor de radio FM en IC Airoha AR1010, análogo de Philips TEA5767.

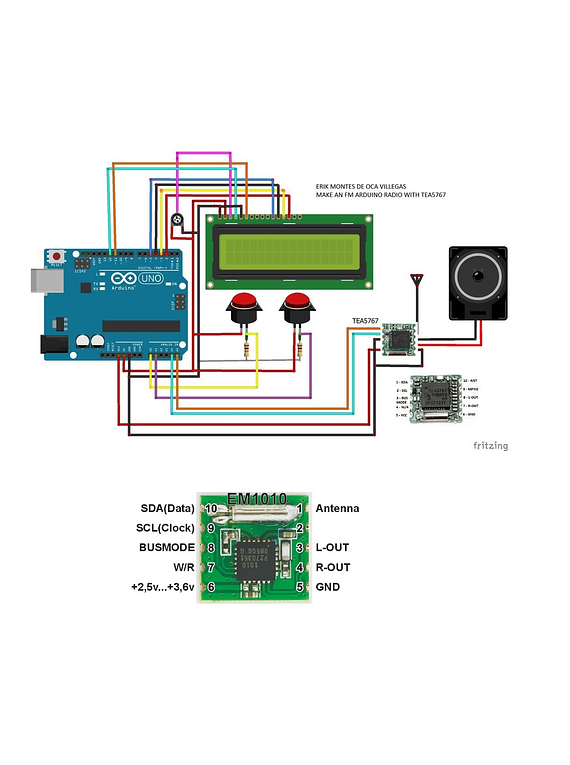

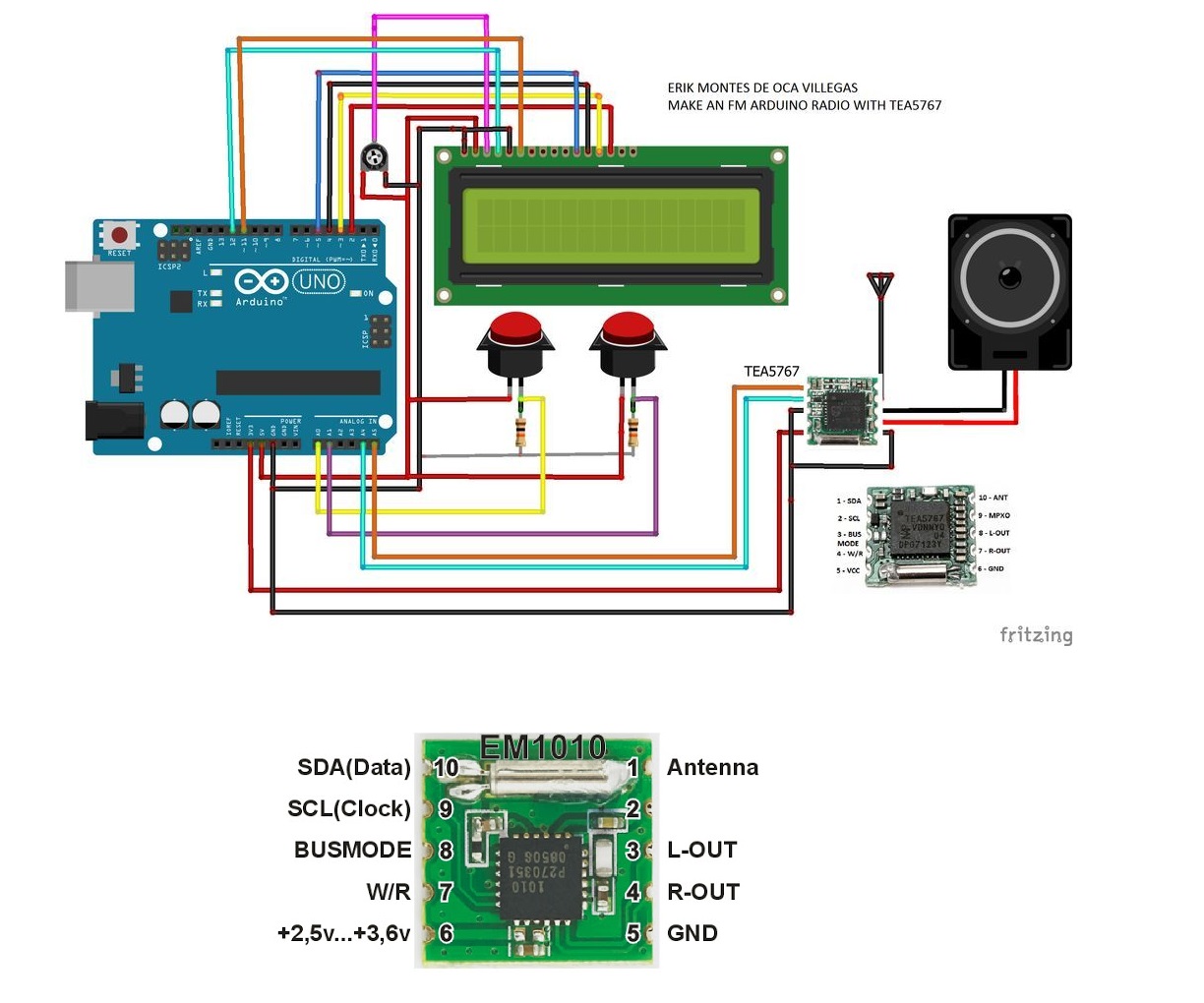

El chip está bien documentado, puede funcionar en conjunto con ARDUINO o cualquier microcontrolador.

Se conecta una antena (50 ohmios) a la placa, la señal estéreo se emite directamente a los auriculares o un amplificador y se sintoniza a la frecuencia de recepción requerida (76 - 108 MHz). Fuente de alimentación: 2,5 - 3,6 V. (voltaje de alimentación recomendado: 3 V) Potencia de salida máxima: 115 mW (a una frecuencia de 1 kHz): se utiliza para la conexión directa de auriculares o como salida de línea. Separación de canales - 30dB, ruido de señal - 60dB. Consumo de corriente, típico - 8,5 mA. Corriente de espera - 1 μA.

El control del chip es digital, a través de la interfaz I2C o SPI, o mediante un botón, cuando se utilizan varios accesorios. La frecuencia del cuarzo es 32,768 kHz. Se afirma que esta versión del chip es compatible con los sistemas de transmisión digital.
