El ESP32 es un SoC (System on Chip) que integra el procesador de 32 bits LX6, de doble nucleo que trabaja en modo normal a 160MHz (pudiendo alcanzar los 240MHz), es decir el doble de velocidad que el ESP8266. Este nuevo SoC se caracteriza por integrar, no solo la pila (Stack) de comunicación Wi-Fi con una mejora en el aspecto de seguridad (encriptación criptográfica), sino que añade una pila (Stack) Bluetooth Low Energy (BLE, 4.1) que abre el abanico de posibilidades ya que permite implementar sobre ella diversos perfiles que van más allá de la típica comunicación serie por bluetooth (perfil SPP), permitiendo utilizar perfiles de transmisión de audio, de puerta (Gateway) Bluettoh-WiFi, o de implementación de dispositivos HID (interfaces hombre-máquina), ya sean periféricos existentes como ratones, teclados o gamepads, o cualquier tipo de dispositivo de control que se nos ocurra, entre otros.

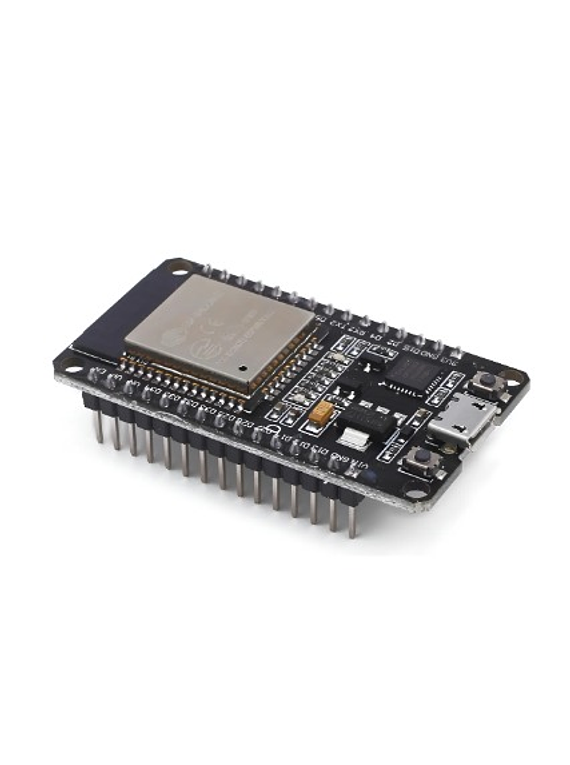

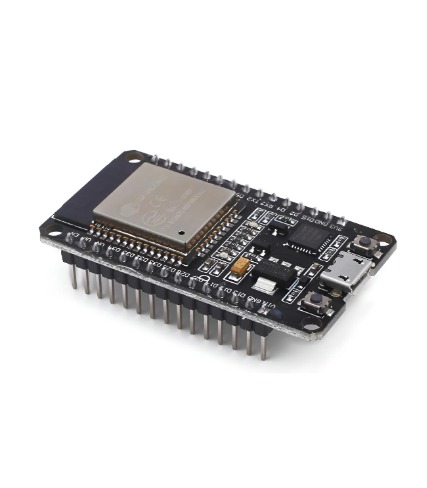

Modulo: ESP32-WROOM-32

Chip: ESP32-D0WDQ6

Conectividad

El módulo ESP32 dispone de todas las variantes del WiFi:

-802.11 b/g/n/e/i/n

-Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode and P2P Power Management

-Bluetooth v4.2 BR/EDR and BLE

-BLE Beacon

-Además, puede comunicarse mediante los protocoles SPI, I2C, UART, MAC Ethernet, Host SD

ESPECIFICACIONES

-Doble núcleo de 32 bits con velocidad de 160MHz

-Memoria ROM de 448 kBytes

-Memoria SRAM de 520kBytes

Dispone de 48 Pines

-18 ADC de 12 bits

-2 DAC de 8 bits

-10 pines sensores de contacto

-16 PWM

-20 Entradas/salidas digitales

Alimentación y modos de consumo

Para un correcto funcionamiento del ESP32 es necesario suministrar un voltaje de entre 2,8V y 3,6V. La energía que consume depende del modo de funcionamiento. Contiene un modo, el Ultra Low Power Solution (ULP), en que se continúan realizando tareas básicas (ADC, RTC…) en el modo Sleep.
