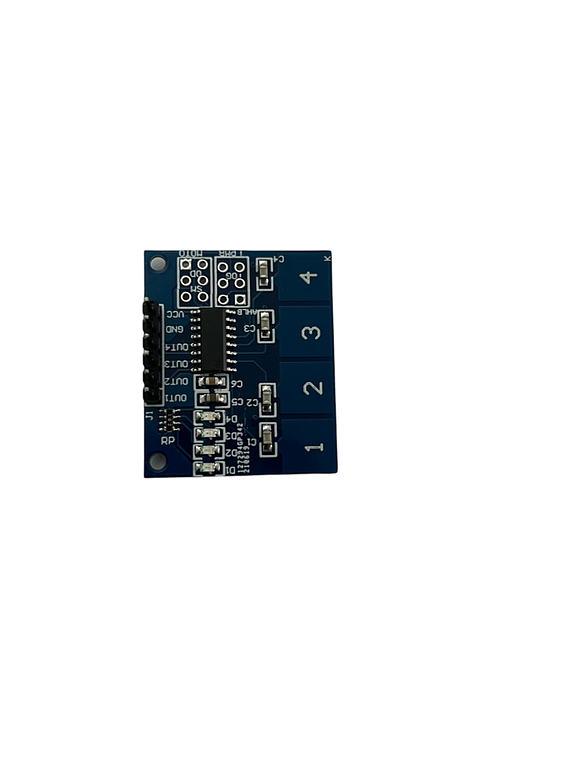

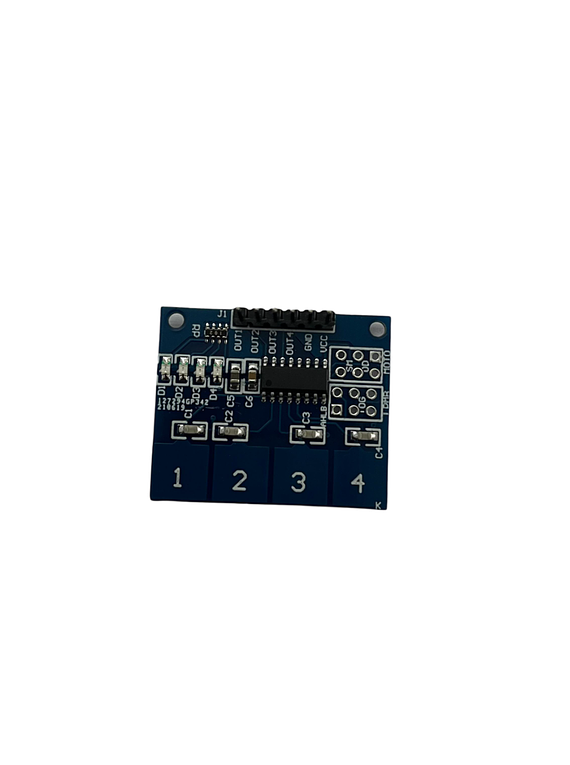

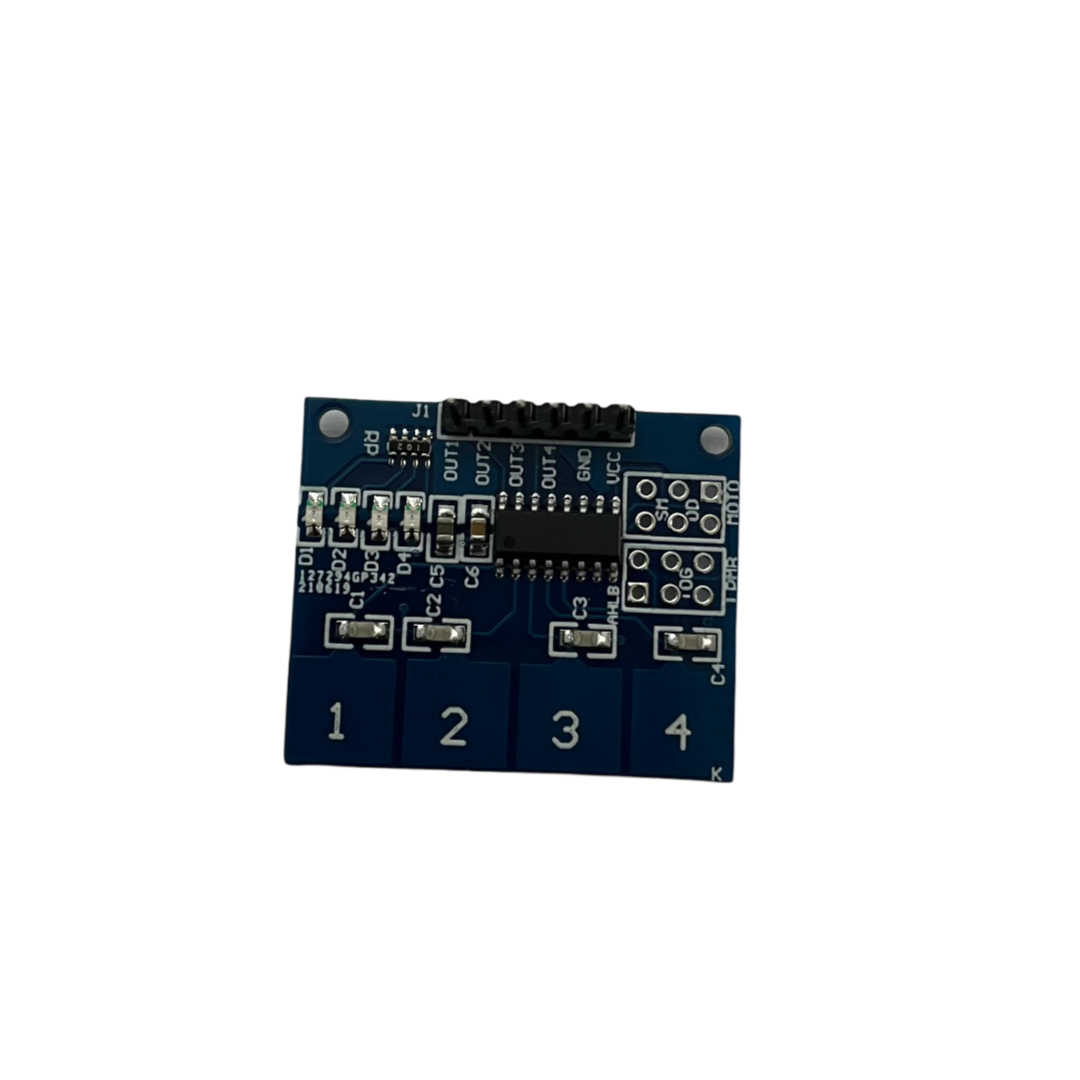

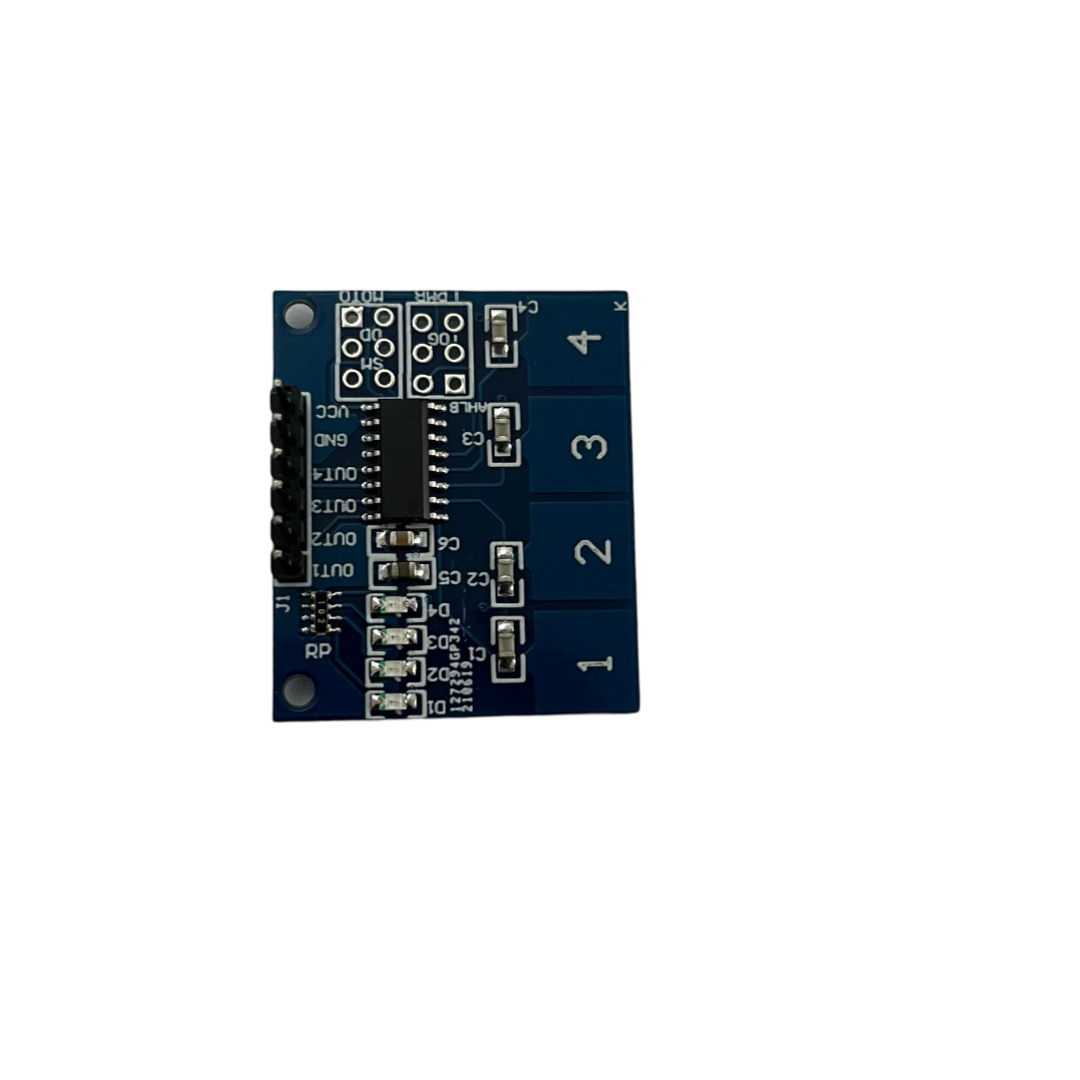

El teclado touch pad TTP224 está basado en un sensor de tipo capacitivo específico para controles touch.

Dispone de 4 pulsadores capacitivos.

Es posible poner el sensor detrás de un panel delgado de material dieléctrico conductivo para protegerlo y que no afecte a su funcionamiento, también puede reemplazar a teclados mecánicos.

CARATERISTICAS:

• Módulo TTP224 4 canales
• Número de canales: 4 canales.
• Voltaje de alimentación: 2,4v a 5,5v.
• Dimensiones: 35 x 29 x 7,2 mm.
• temperatura de uso: -20ºC a +80ºC.

Información de los pines:

TUTORIAL 1:

int i;

void setup()

{

//set pins 4 - 7 as inputs

for(i=4; i<=7; i++)

{

pinMode(i, INPUT);

}

Serial.begin(9600);

}

void loop()

{

for(i=4; i<=7; i++)

{

if(digitalRead(i) == HIGH)

{

//I'm using pins 4 - 7 so subtract 3 to match

//numbering on module

Serial.println(i-3);

}

}

delay(100);

}

VER VIDEO TUTORIAL:
