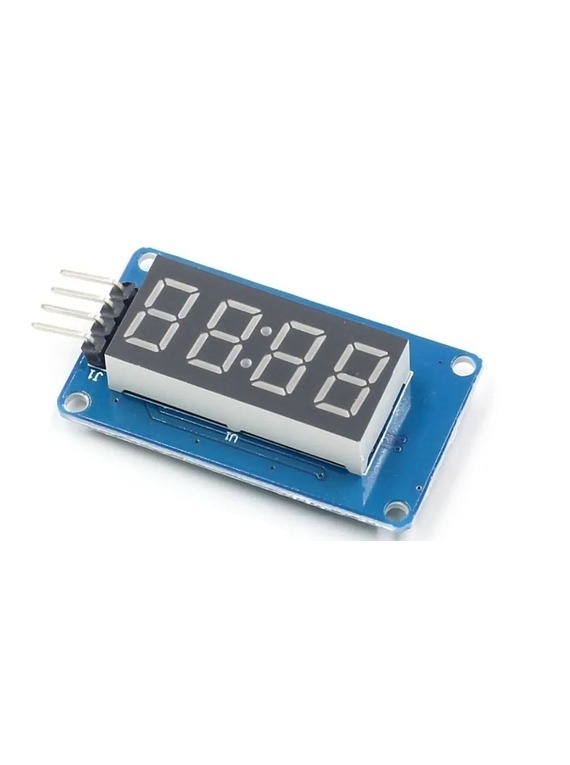

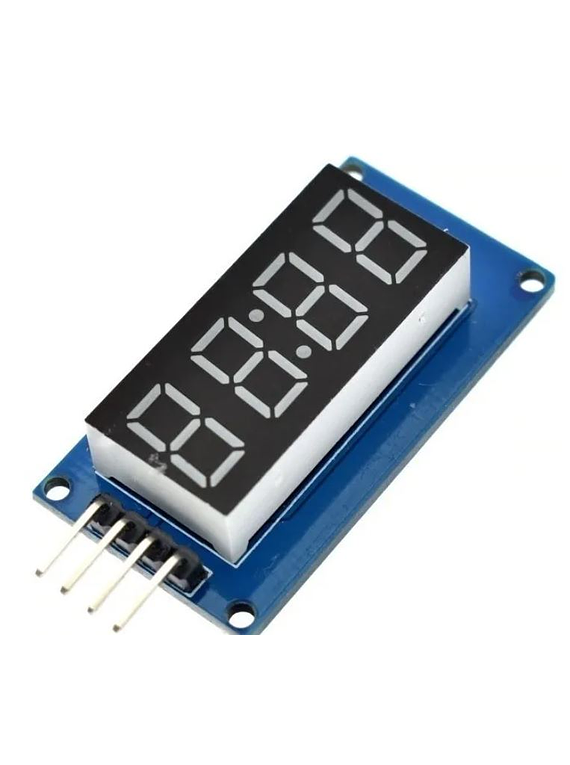

TM1637 es un chip para la conducción de displays de 7 segmentos. Hay varios módulos por medio de este chip para formar un módulo de visualización numérica 4 dígitos (a veces llamado "tubo digital"). Estos módulos están disponibles, por ejemplo, de DX y Seeedstudio.

Características principales

Utilizar cualquiera de los valores de segmento primas o números decimales (con y sin ceros a la izquierda)

Establecer ya sea toda la pantalla o cualquier dígito de forma independiente

Controlar el brillo

implementación de software puro

Nota: el TM1637 tiene también la capacidad de entrada de teclado, que no está implementado en esta biblioteca.

Conexión de hardware

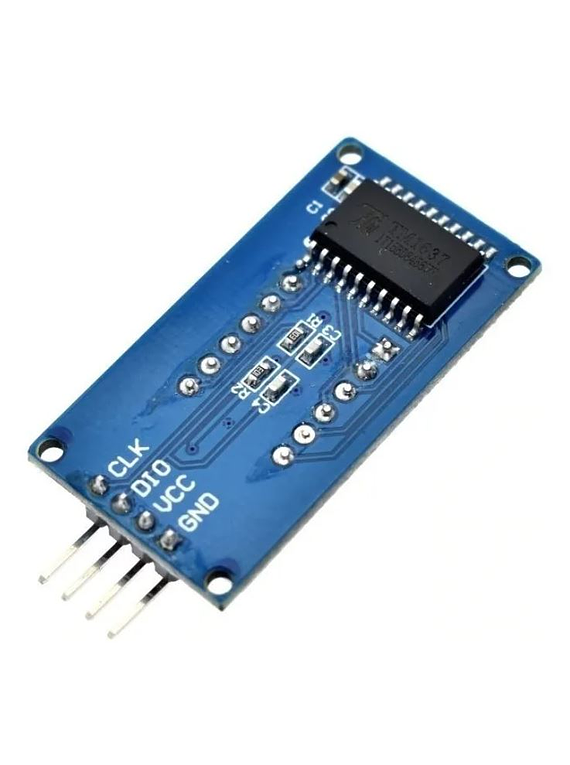

El módulo de pantalla cuenta con 4 pines:

VCC y GND - explica por sí sola

CLK - Reloj; conectarse a cualquier pin digital en el Arduino

DIO - Los datos de E / S; conectarse a cualquier pin digital en el Arduino

Cuando un TM1637Display se crea objetos, los números del reloj y el pin de datos se pasan como argumentos y quedan obligados.
