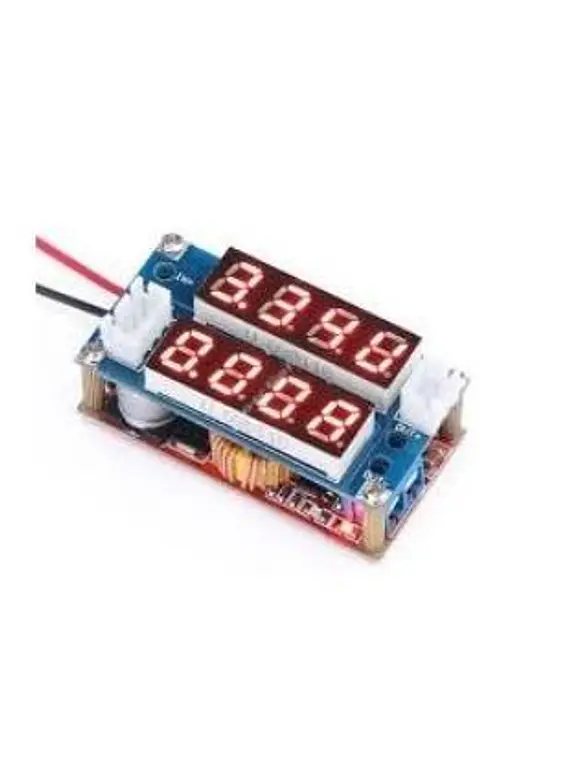

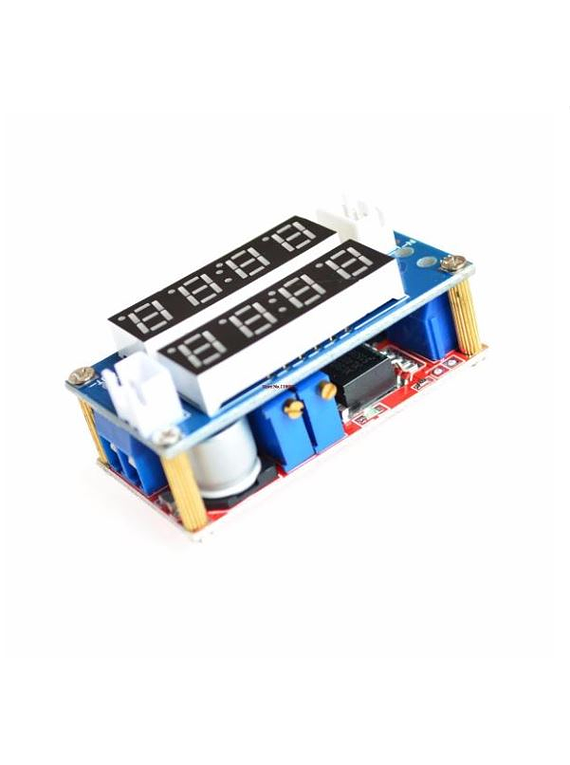

El convertidor reductor de Corriente Continua o también conocida DC integra un XL4015, que soporta un rango de corriente de hasta 5 amperios y un voltaje mínimo de hasta 3v de reducción

Hay dos pantallas LED en la parte superior de la carcasa. Voltímetro superior (luz de fondo azul), amperímetro inferior (luz de fondo roja) Ambas pantallas LED están diseñadas para un carácter alfabético y tres caracteres digitales.

El convertidor está equipado con indicador LED. Desde el lado de las resistencias variables hay un LED rojo - está encendido cuando se usa la fase CC (corriente constante). En la parte posterior hay dos LED: azul y rojo. El LED azul está encendido cuando la función CC (corriente constante) está en uso. Rojo cuando se utiliza la función CV (estabilización de voltaje). Las funciones CC / CV (corriente constante / voltaje constante) son muy útiles porque en cualquier momento dado y con cualquier carga permitida, la corriente y / o voltaje será estable.

CARACTERISTICAS TECNICAS:

Tipo: Regulador de voltaje: Reductor

Integrado: XL4015

Voltaje de entrada: 5 a 32 Volts DC

Voltaje de salida: 5 a 30 Volts DC (regulable)

Nota:

Si entran, por ejemplo, 12v este será el voltaje máximo de salida

Corriente de salida: 0 a 5 A como máx., se recomienda (usar disipador para corrientes mayores a 3 A) para no dañarlo

Potencia de salida: 50W

Frecuencia de Trabajo: 300KHz

Display color: Rojo (corriente) y azul (voltaje), Voltímetro amperímetro

DATASHEET  XL4015

DATASHEET LM358

MIRAR EL VIDEO TUTORIAL:
