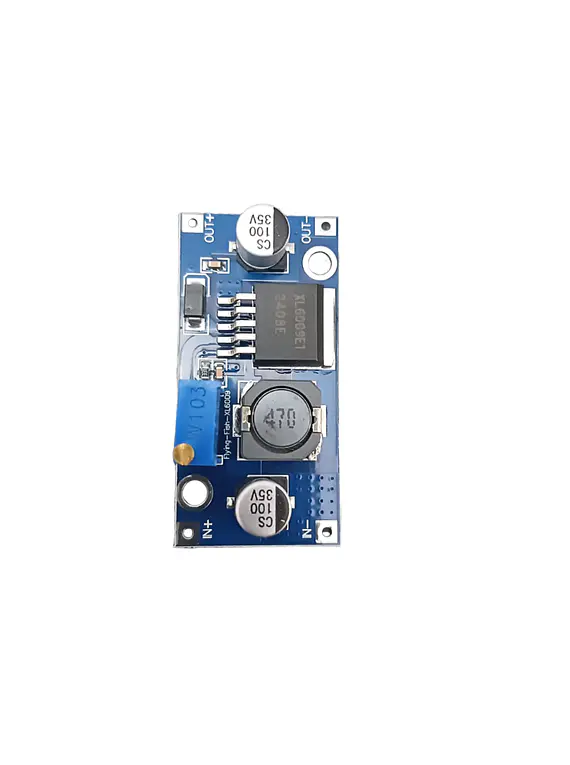

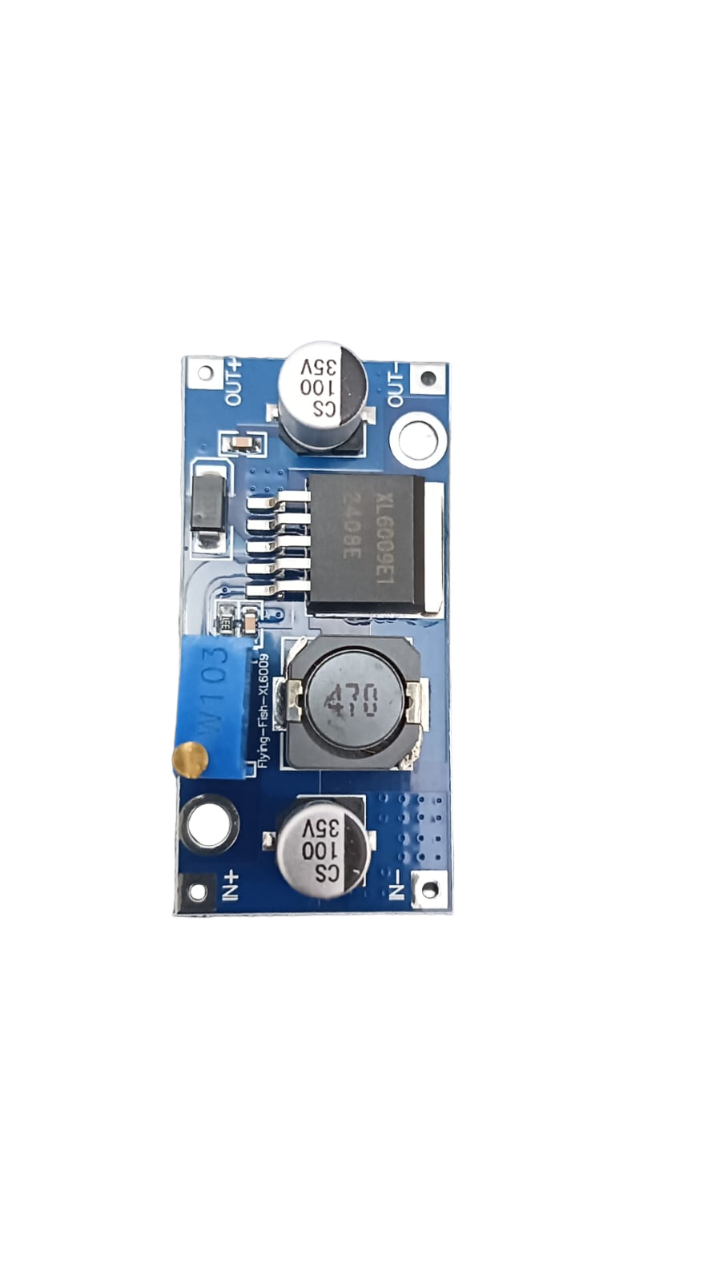

Módulo elevador de tensión DC-DC basado en el chío XL6009. El voltaje de entrada debe oscilar entre 3V~32V, para asegurar niveles de tensión a la salida entre 5V~35V, estos valores son ajustables y regulables. Estos módulos de potencia se caracterizan por trabajar a muy altos rangos de frecuencia, para este módulo la frecuencia de operación es de 400KHz. Este módulo proporciona un nivel de potencia máximo de 30W a la salida. Este módulo es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo.

CARACTERÍSTICAS

Voltaje de entrada 3V ~ 32V

Voltaje de salida (ajustable) 5V ~ 35V

Corriente de entrada 4A (máximo)

18mA (si carga)

Eficiencia ~90%

Frecuencia de operación 400KHz

Rizado de salida 50mV

Potencia ~30W

Regulación de carga ± 0.5%

Regulación de Voltaje ± 0.5%

Temperatura de operación -40°C~85°C
