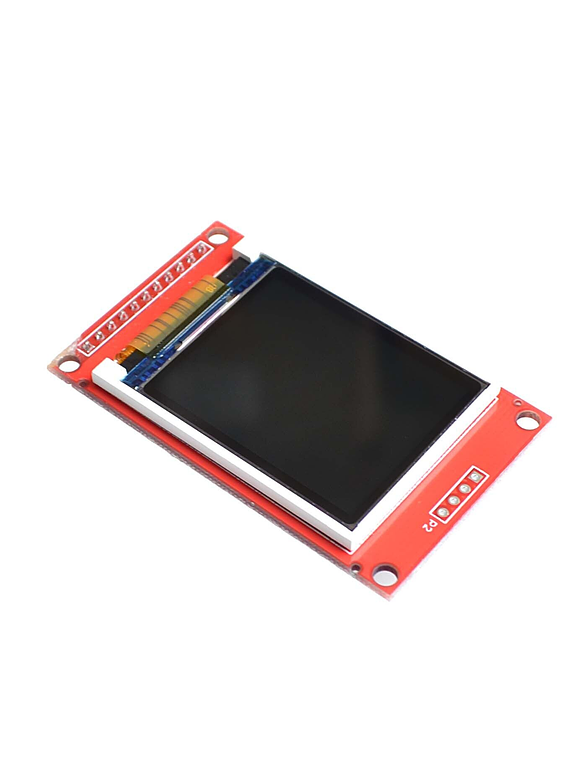

LCD TFT 128X160 1.8 PULGADAS
La pantalla T77 del ST7735 es una pantalla de 1,8 ¿ con una resolución de 128 × 160 píxeles y puede mostrar una amplia gama de colores (color de 18 bits completo, 262,144 tonos). La pantalla utiliza el protocolo SPI para la comunicación y tiene su propio búfer de cuadros direccionable por píxeles, lo que significa que se puede usar con todo tipo de microcontroladores y solo necesita 4 pines de E / S. Para complementar la pantalla, también viene con una ranura para tarjeta SD en la que se pueden cargar mapas de bits de colores y mostrarlos fácilmente en la pantalla.
Otras características de la pantalla incluyen:
Pantalla LCD TFT diagonal de 1,8 pulgadas.
Resolución 128 × 160, color de 18 bits (262,144)
Interfaz digital SPI de 4 o 5 hilos

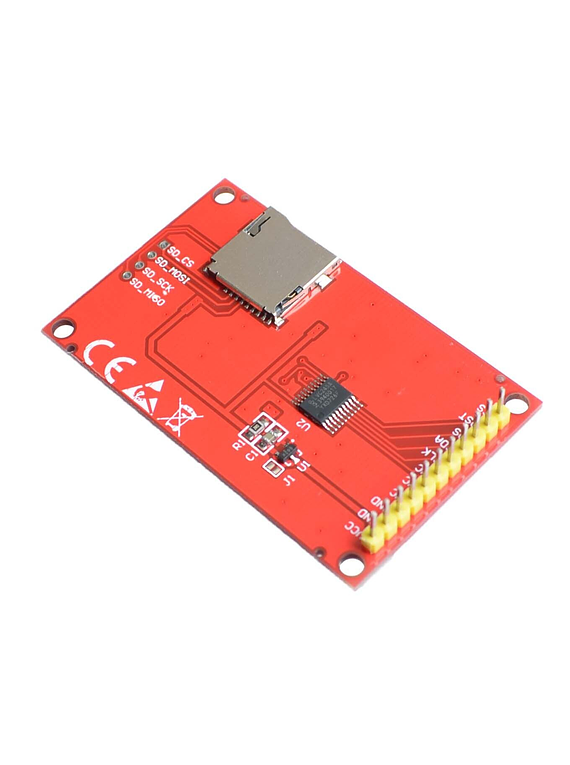

Ranura microSD incorporada: utiliza 2 líneas digitales más
5V compatible! Usar con lógica de 3.3V o 5V
A bordo 3.3V @ 150mA regulador LDO
2 retroiluminación LED blanca, un transistor conectado para que pueda PWM atenuar la retroiluminación
Cabecera de 1 × 10 para un fácil empacar
4 orificios de montaje de 0,9 mm ¿ / 2 mm en las esquinas
Dimensiones generales: 1.35 ¿ x 2.2 ¿ x 0.25 ¿ (34 mm x 56 mm x 6.5 mm)
El consumo de corriente se basa en el uso de la retroiluminación LED: con una retroiluminación total de ~ 50 mA
