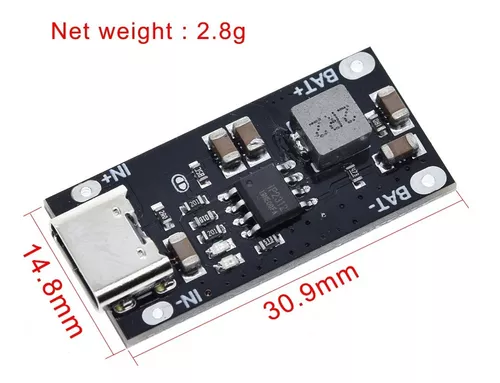

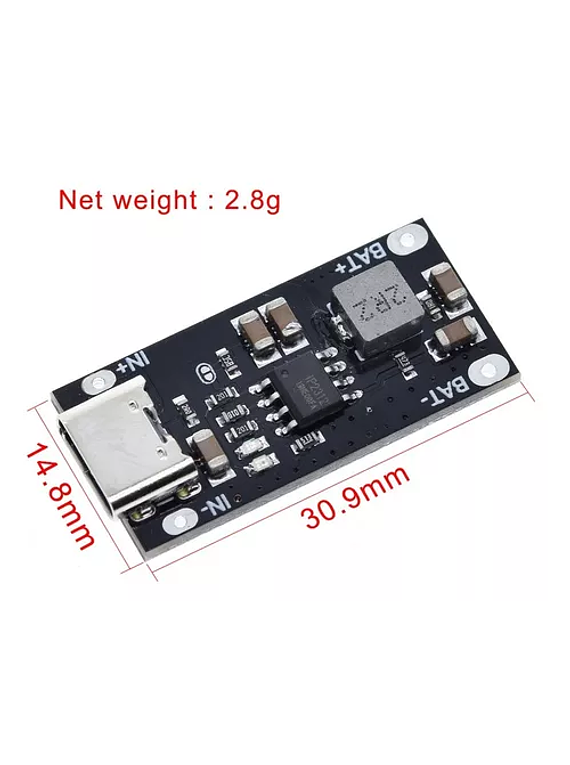

Placa de carga rápida de batería de litio ternaria de polímero 3A (tenga en cuenta que no es adecuada para batería de fosfato de hierro y litio de 3,2 V)

Modelo: AILAVI-0503V1
Chip de control principal: IP2312
Voltaje de entrada: 4,5 ~ 5,5 V
Tensión de corte de carga: 4,2 V/4,35 V (la tensión de salida está disponible en 2 versiones)
Corriente de carga: 3A (puede cambiar la corriente ajustando la resistencia)
Indicador luminoso: Sí, rojo: Indicador de trabajo. Azul: lleno de indicadores.

Nota: Este producto no tiene una función de indicador de energía, sin función de protección de la batería.
Eficiencia de conversión: 3A 93%, 2A 94%, 1A 95% (los datos son solo para referencia)

Instrucciones de ajuste actuales:

Predeterminado 3A, elimine la resistencia 2A y convierta a 135K de resistencia 1A.
IP2312 adopta el modo de carga CC/CV completo
Cuando el voltaje de la batería es inferior a 3 V, ingresa al modo de carga lenta y carga la batería con una corriente de carga de 100 mA.
Cuando el voltaje de la batería es superior a 3 V, ingresa al modo de carga de corriente constante para cargar la batería con la corriente de carga de corriente constante establecida.
Cuando el voltaje de la batería está cerca de 4,2 V y la corriente de carga es inferior a 300 mA, la batería entra en el modo de carga de voltaje constante. Después de ingresar al modo de voltaje constante, deje de cargar
cada 4 minutos y compruebe si el voltaje de la batería es superior a 4,15 V: si es superior a 4,15 V, deje de cargar; De lo contrario, continúe cargando y luego después de otros 4 minutos después de la detección.
Cuando la batería está completamente cargada, si se detecta que el voltaje de la batería es inferior a 4,1 V, comenzará a cargar la batería.
