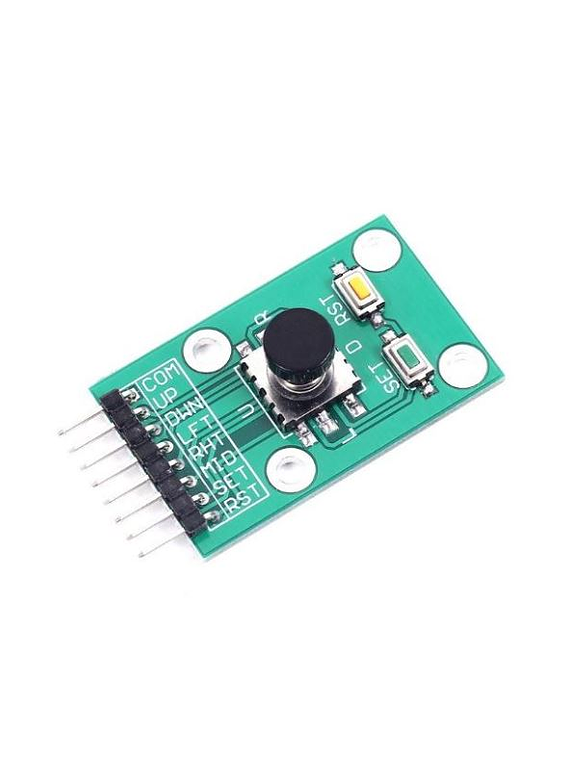

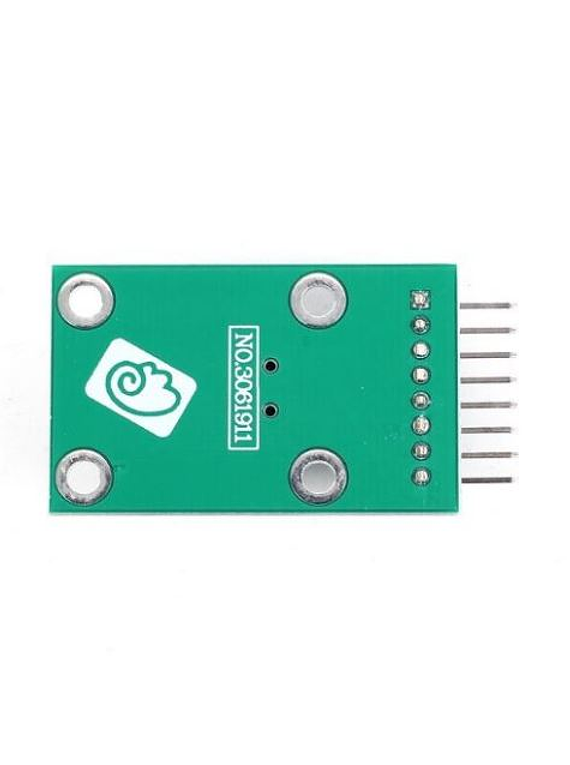

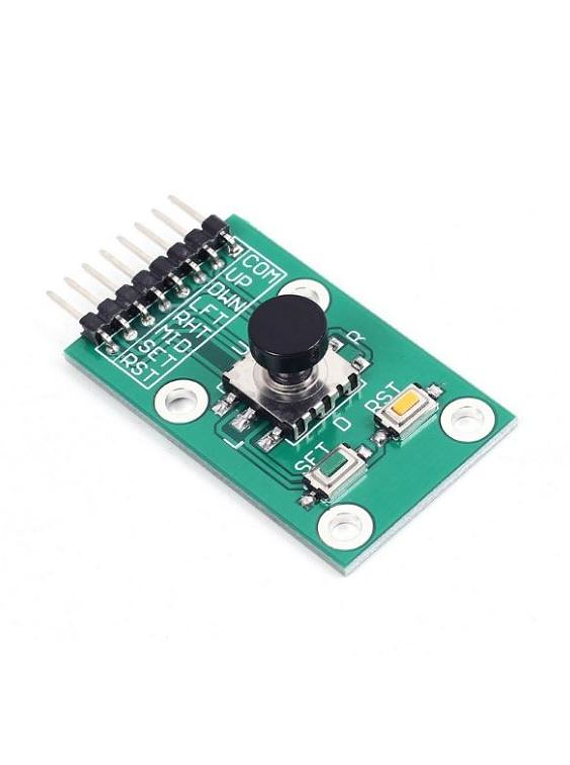

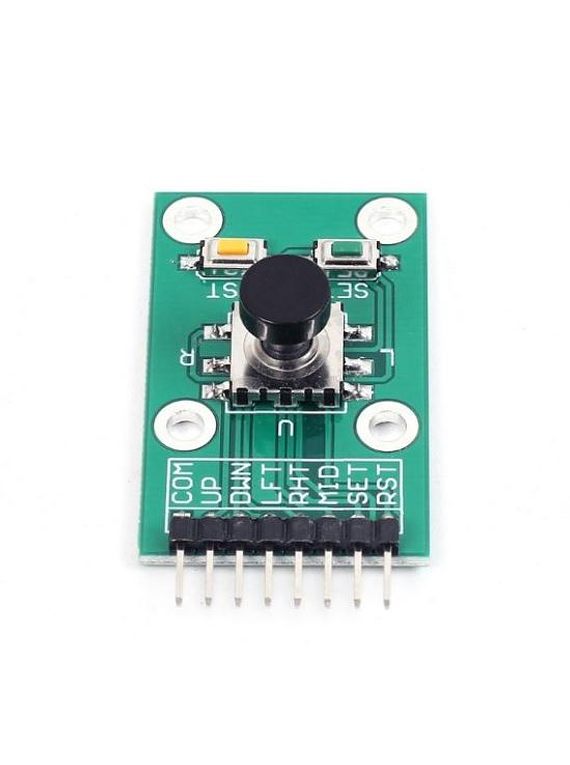

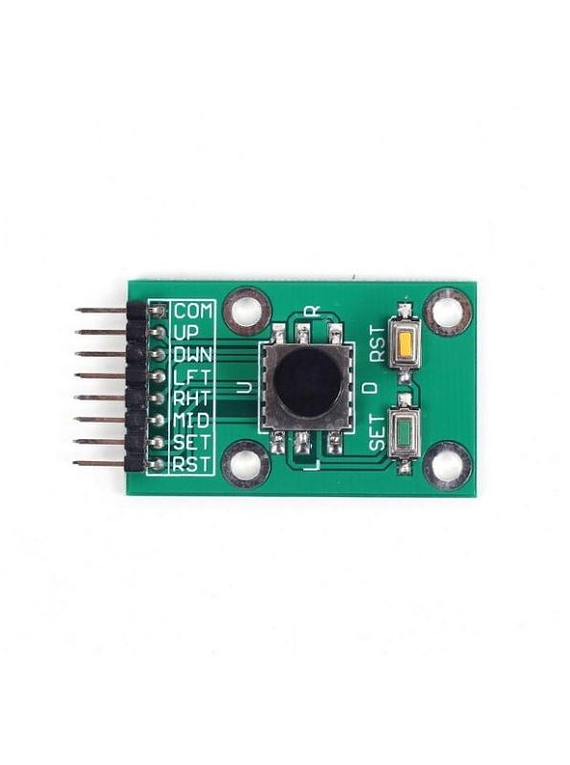

1 Botón de navegación de cinco direcciones

2 El número de IO 7

3 Voltaje de funcionamiento 2,0 V-9,0 V

4 Tamaño 25mm x 41mm

5 Temperatura de funcionamiento -40 Celsius-85 Celsius

Descripción del Pin:

No. Pin Función Observación

1 COM Fin común VCC o GND conectado a la placa de desarrollo MCU

2 Arriba Hasta la dirección botón Conectar a IO pin del MCU

3 DWN Abajo Botón de dirección Conectar a IO pin del MCU

4 LFT Botón de dirección izquierda Conectar a IO pin del MCU

5 RHT Botón de dirección derecha Conectar a IO pin del MCU

6 Mediados Medio Botón de dirección Conectar a IO pin del MCU

7 Conjunto Botón Set Conectar a IO pin del MCU

8 RST Botón de Reinicio Conectar a IO pin del MCU

El registro de temperatura siempre almacena datos complementarios de 11 bits de 11 bits que dan una resolución de temperatura de 0.125 ° C. Esta resolución de alta temperatura es particularmente útil en aplicaciones que miden precisamente la deriva térmica o la fuga.

El dispositivo se enciende en modo de operación normal con el modo OS comparativo, umbral de temperatura de 80 ° C e histéresis de 75 ° C, para que pueda usarse como un termostato autónomo con los puntos de ajuste de temperatura predefinidos
