1 función: el uso de control de bajo nivel de alto nivel. tales como el uso de un solo chip microprocesador 3 V o 5 V de control de voltaje de 9 V o 12 V tensión.

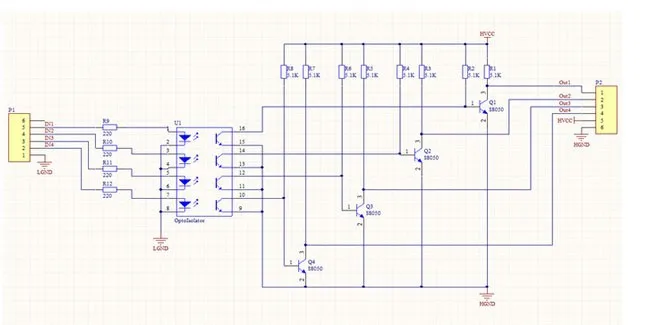

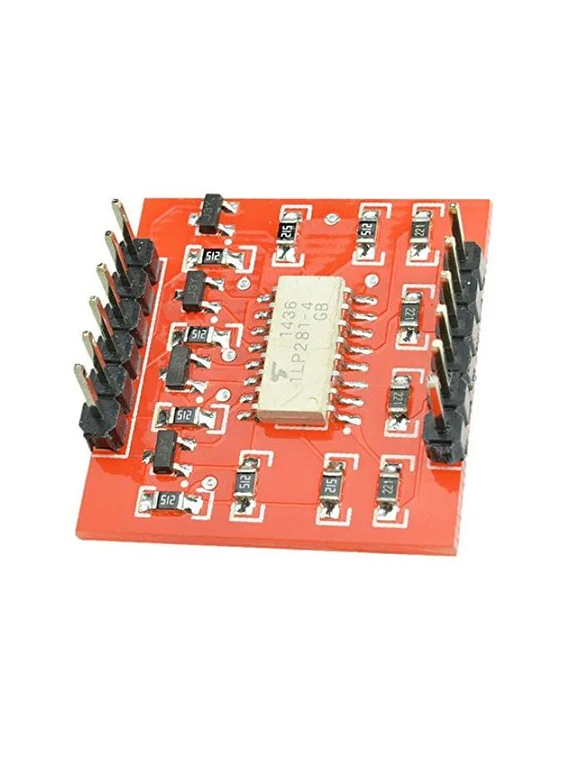

2 HVCC máximo de no más de 24 V. puerto de salida OUT1/OUT2/OUT3/OUT4 corriente máxima de salida es igual a la HVCC/5.1 K, la máxima absorción de la corriente es de 500ma.3 este módulo utiliza TLP281 chip4 diagrama Esquemático:

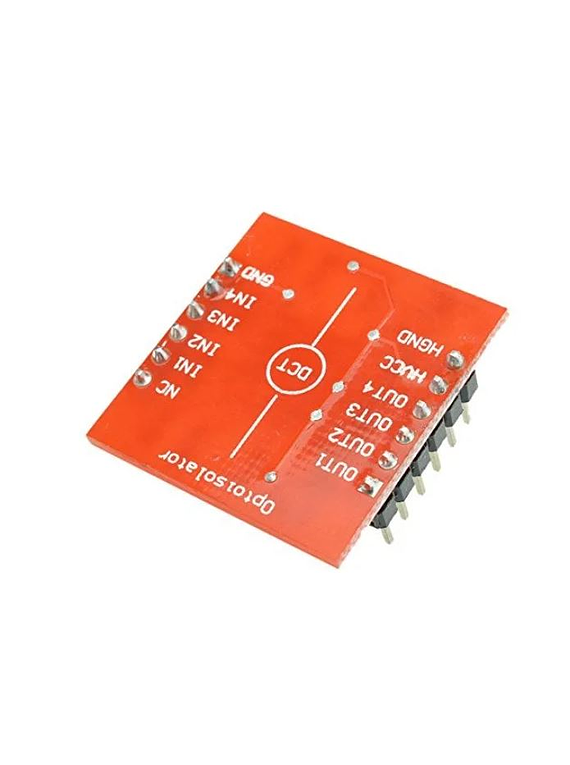

de entrada/salida de instrucciones: entrada: IN1/IN2/IN3/IN4, conecte de chip único o para Arduino puerto IO, GND conectar con TIERRA de para junta de desarrollo Arduino. IN1/IN2/IN3/IN4 control OUT1/OUT2/OUT3/OUT4.salida: OUT1/OUT2/OUT3/OUT4terminal de salida: HVCC: conexión de alta tensión electrodo positivo de ser controlado, HGND conectar alta tensión negativa ser controladouso: cuando IN1 es alta, OUT1 es igual a la tensión de la correspondiente HVCC, y cuando IN1 es bajo, la tensión de OUT1 es igual a HGND
