TAMAÑO 1,3 pulgadas

Modo de visualización Normalmente IPS negro

Formato de visualización Gráfico 240RGB * 240

Matriz de puntos Interfaz SPI de datos de entrada

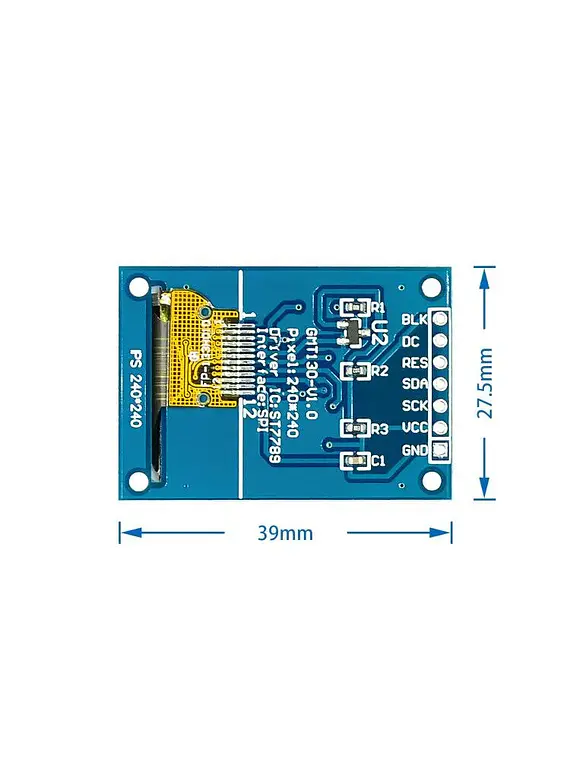

Unidad IC ST7789VWContorno dimensional 27,78 (W)* 39,22 (H)* 3,0 +/-0,1 (T)mm

Resolución 240RGB * 240 puntos

LCD Área activa 23,4 (W)* 23,4 (H)

Paso de punto 0,0975 (H) x 0,0975 (V) mm

Dirección de visualización All View

Temperatura de funcionamiento-2070 °C 2.

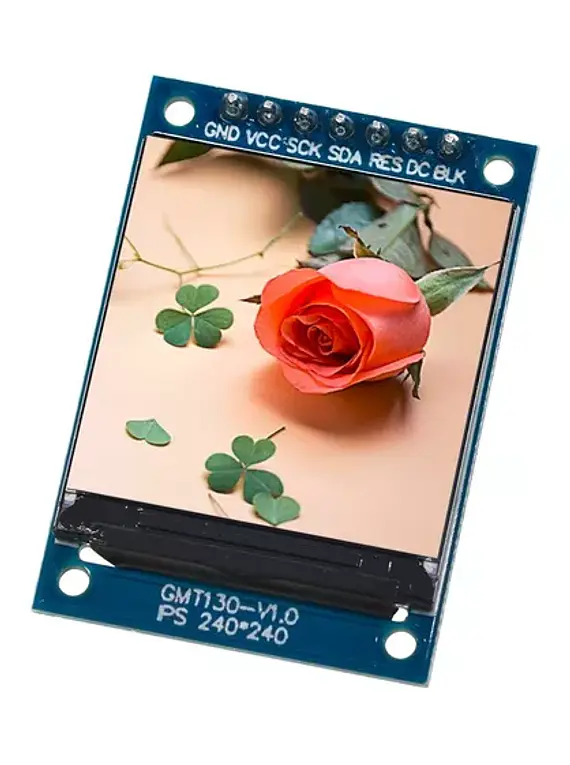

Descripción Pin:

1 tierra GND

2 VCC Potencia 3,3 V

3 pines de reloj serie SCL.

4 entradas de datos serie SDA

5 RES LCM Pin de reinicio Este PIN es la entrada de señal de reinicio. Cuando el PIN es bajo, la inicialización del chip es ejecutado. Mantenga este pasador alto durante el funcionamiento normal.

6 Control de datos/comando DC

7 pines de control de retroiluminación BLK
