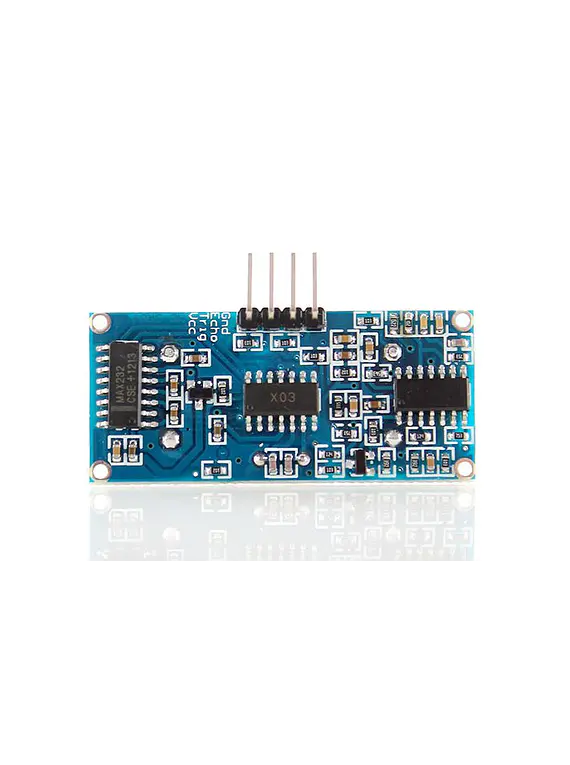

El HC-SR04 es un sensor de distancias por ultrasonidos capaz de detectar objetos y calcular la distancia a la que se encuentra en un rango de 2 a 450 cm. El sensor funciona por ultrasonidos y contiene toda la electrónica encargada de hacer la medición. Su uso es tan sencillo como enviar el pulso de arranque y medir la anchura del pulso de retorno. De muy pequeño tamaño, el HC-SR04 se destaca por su bajo consumo, gran precisión y bajo precio por lo que esta reemplazando a los sensores polaroid en los robots mas recientes.

Características

Dimensiones del circuito: 43 x 20 x 17 mm

Tensión de alimentación: 5 Vcc

Frecuencia de trabajo: 40 KHz

Rango máximo: 4.5 m

Rango mínimo: 1.7 cm

Duración mínima del pulso de disparo (nivel TTL): 10 μS.

Duración del pulso eco de salida (nivel TTL): 100-25000 μS.

Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.

PINES DE CONEXIÓN:

VCC

Trig (Disparo del ultrasonido)

Echo (Recepción del ultrasonido)

GND

Distancia = {(Tiempo entre Trig y el Echo) * (V.Sonido 340 m/s)}/2
