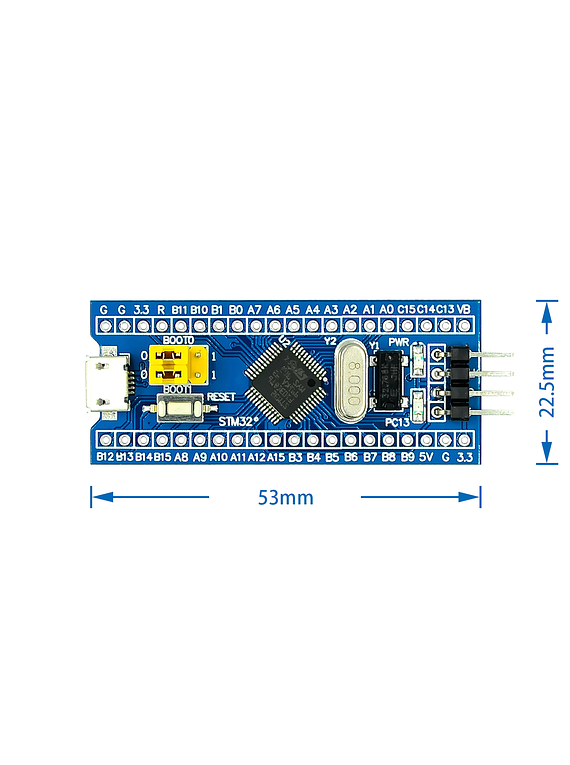

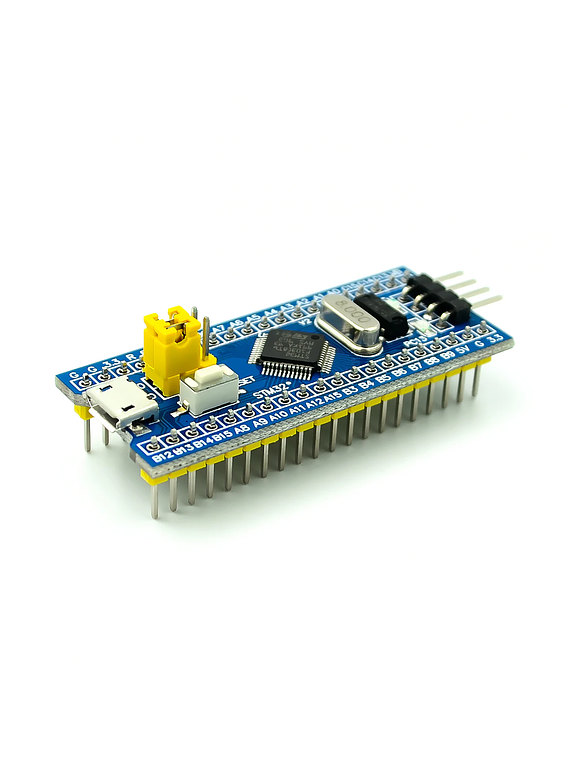

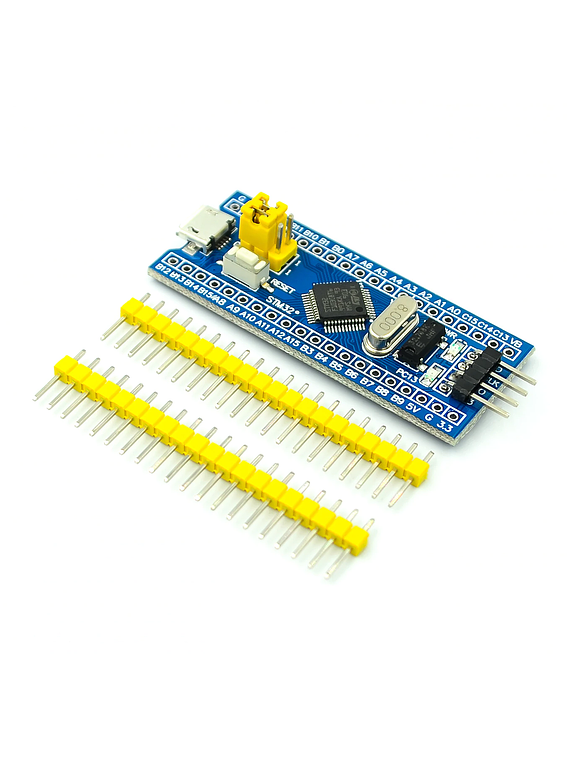

Descripción

La familia de líneas de rendimiento STM32F103x4 y STM32F103x6 incorpora el núcleo RISC de 32 bits ARM® Cortex™-M3 de alto rendimiento que funciona a una frecuencia de 72 MHz, memorias integradas de alta velocidad (memoria Flash de hasta 32 Kbytes y SRAM de hasta 6 Kbytes), y una amplia gama de E/S y periféricos mejorados conectados a dos buses APB. Todos los dispositivos ofrecen dos ADC de 12 bits, tres temporizadores de 16 bits de uso general más un temporizador PWM, así como interfaces de comunicación estándar y avanzadas: hasta dos I2C y SPI, tres USART, un USB y un CAN. La familia de líneas de rendimiento de baja densidad STM32F103xx funciona con una fuente de alimentación de 2,0 a 3,6 V. Está disponible tanto en el rango de temperatura de –40 a +85 °C como en el rango de temperatura ampliado de –40 a +105 °C. Un conjunto completo de modo de ahorro de energía permite el diseño de aplicaciones de bajo consumo.
La familia de líneas de rendimiento de baja densidad STM32F103xx incluye dispositivos en cuatro tipos de paquetes diferentes: de 36 pines a 64 pines. Dependiendo del dispositivo elegido, se incluyen diferentes conjuntos de periféricos, la descripción a continuación ofrece una descripción general de la gama completa de periféricos propuestos en esta familia.
Estas características hacen que la familia de microcontroladores de línea de rendimiento de baja densidad STM32F103xx sea adecuada para una amplia gama de aplicaciones, como accionamientos de motores, control de aplicaciones, equipos médicos y portátiles, PC y periféricos para juegos, plataformas GPS, aplicaciones industriales, PLC, inversores, impresoras, escáneres. , sistemas de alarma, video porteros y HVAC.

Todas las características

--Núcleo de CPU ARM Cortex™-M3 de 32 bits
Frecuencia máxima de 72 MHz, rendimiento de 1,25 DMIPS/MHz (Dhrystone 2.1) con acceso a memoria en estado de espera 0
Multiplicación de ciclo único y división de hardware

---Memorias
16 o 32 Kbytes de memoria Flash
6 o 10 Kbytes de SRAM

--Gestión de reloj, reset y suministro
Suministro de aplicaciones de 2,0 a 3,6 V y E/S
POR, PDR y detector de tensión programable (PVD)
Oscilador de cristal de 4 a 16 MHz
RC interno de 8 MHz recortado de fábrica
Control remoto interno de 40 kHz
PLL para el reloj de la CPU
Oscilador de 32 kHz para RTC con calibración

--Baja potencia
Modos de suspensión, parada y espera
Suministro VBAT para RTC y registros de respaldo

--2 convertidores A/D de 1 μs y 12 bits (hasta 16 canales)
Rango de conversión: 0 a 3,6 V
Capacidad de muestra dual y retención
Sensor de temperatura

--DMA
Controlador DMA de 7 canales
Periféricos compatibles: temporizadores, ADC, SPI, I2C y USART

--Hasta 51 puertos de E/S rápidos
26/37/51 E/S, todas asignables en 16 vectores de interrupción externos y casi todos tolerantes a 5 V

--Modo de depuración
Depuración de cable serie (SWD) e interfaces JTAG

--6 temporizadores
Dos temporizadores de 16 bits, cada uno con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador de cuadratura (incremental)
Temporizador PWM de control de motor de 16 bits con generación de tiempo muerto y parada de emergencia
2 temporizadores de vigilancia (Independiente y Ventana)
Contador descendente de 24 bits del temporizador SysTick

--6 interfaces de comunicación
1 interfaz I2C (SMBus/PMBus)
2 × USART (interfaz ISO 7816, LIN, capacidad IrDA, control de módem)
1 × SPI (18 Mbit/s)
Interfaz CAN (2.0B activo)
Interfaz USB 2.0 de alta velocidad

--Unidad de cálculo CRC, ID único de 96 bits

--Los paquetes son ECOPACK®
