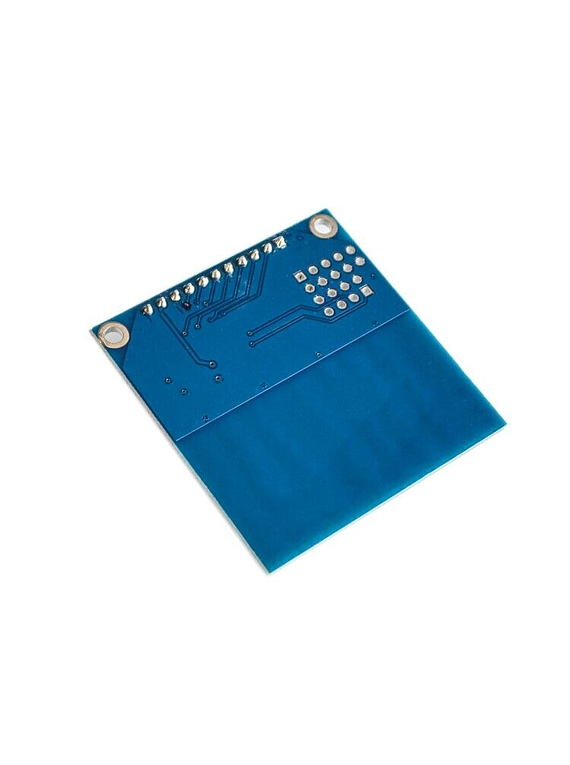

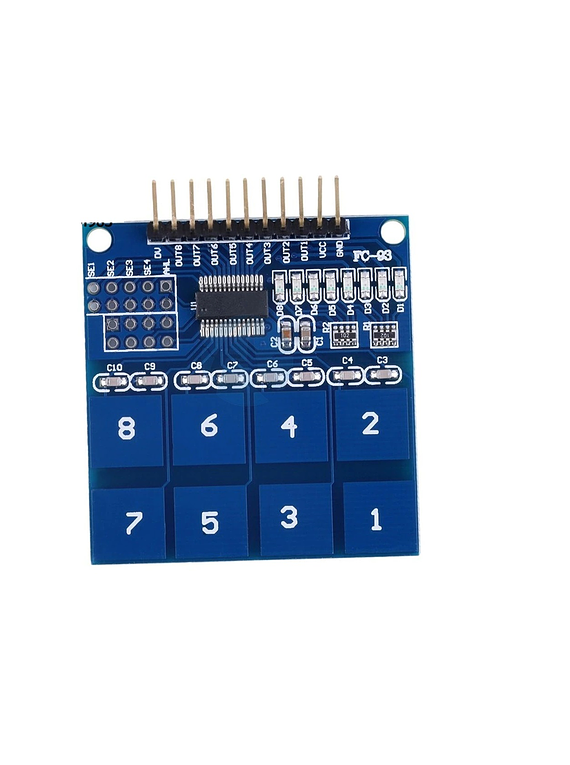

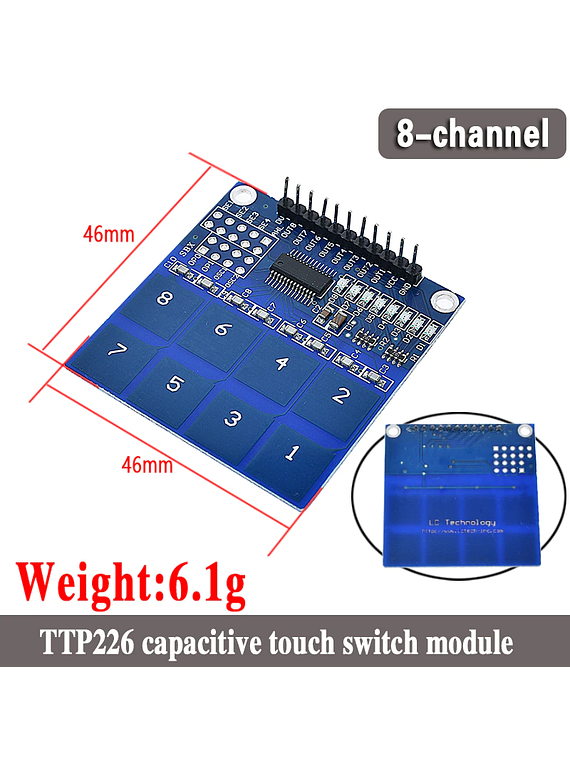

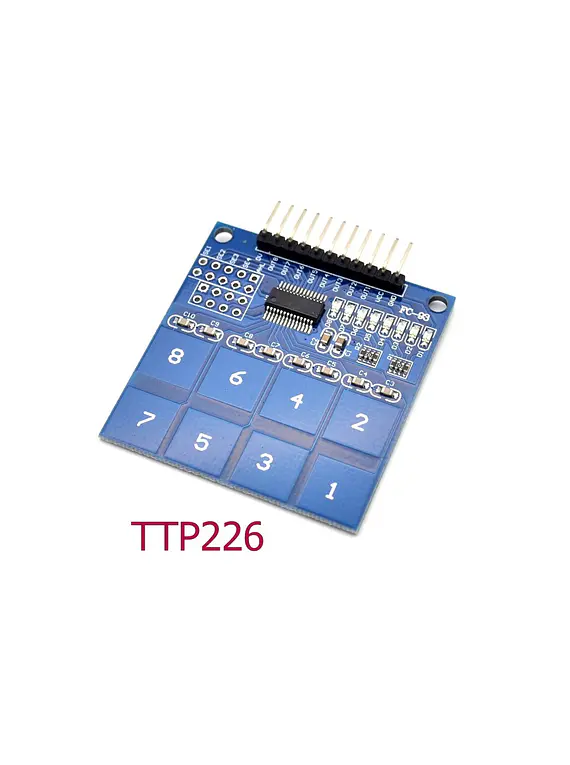

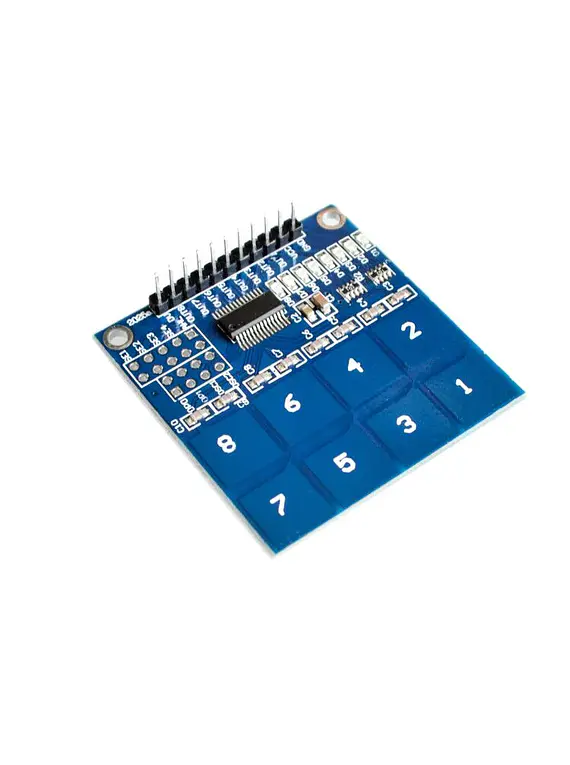

El TTP222 IC es un detector de superficie táctil que ofrece 8 teclas táctiles. La detección tocar IC está diseñado para sustituir llave tradicional botón directo con el tamaño de la almohadilla fija. de baja potencia el consumo y la tensión de funcionamiento son las características clave de contacto para aplicación de corriente continua o alterna.

CARACTERISTICAS

Tensión de funciona2.0V-

Operando 100uA típicos de intensidad, máx 160uA a VDD = 3V

La frecuencia de actualización de salida de aproximadamente 55 Hz a VDD = 3V

64 pasos sensibilidad seleccionable (SLSE0 ~ 5 pines opcional)

detección de tocar estable del cuerpo humano para la sustitución de llave tradicional cambio directo

Proporciona modo directo, el modo de matriz y el modo de serie seleccionado por la opción de la almohadilla

Máximo 8 pads de entrada y 8 salidas de modo directo;

Máximo 8 almohadillas de entrada para el modo de interfaz en serie;

Máximo 8 almohadillas de entrada proporcionan fijos 2 * 4 * 3 y 3 tipos de matriz

Las salidas pueden ser seleccionados bajo alta o activa la opción activa de la almohadilla

Después de encendido tiene 0,8 ~ 1.0sec estable en el tiempo, durante el tiempo que no toque la

Teclado numérico, y la función está desactivada.

Calibración automática para la vida. Y el periodo de recalibración es de 0,8 ~ 1.0sec
