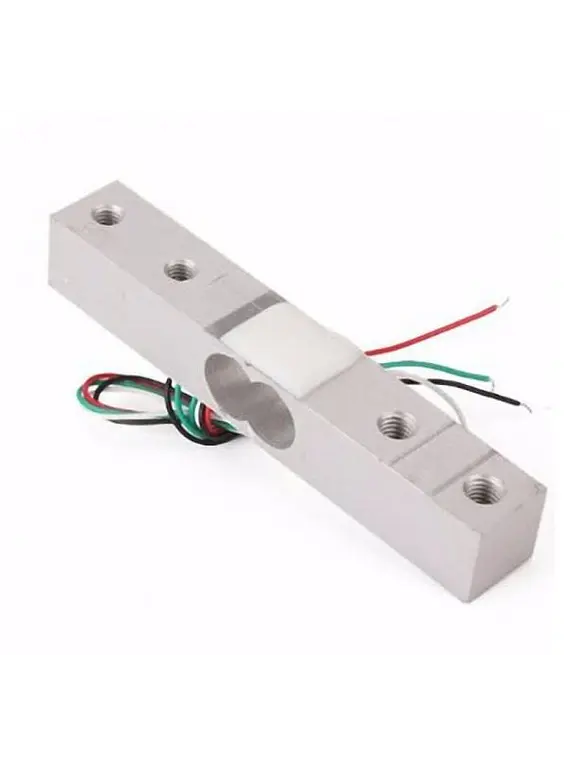

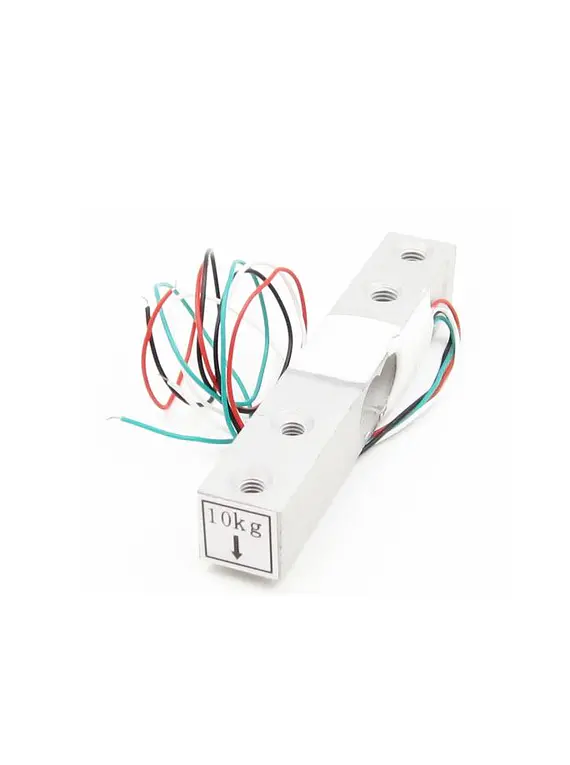

Celda de Carga 10Kg Sensor de Peso, capaz de determinar qué tan pesado es un objeto, conocer si el peso de un objeto cambia con el tiempo, o si simplemente necesitas detectar la presencia de un objeto mediante la medición de la tensión o carga aplicada a una superficie.

Estas Celdas de Carga están fabricadas de aleación de aluminio de alta calidad, ofreciendo un grado de protección IP65.

Te puede interesar el Modulo Conversor Análogo a Digital HX711 para poder acoplar la Celda de Carga a tu tarjeta de desarrollo.

Principales Características:

• Voltaje de Operación DC: 3V ~ 12V
• Rango de medida Max : 10 Kg
• Salida de Voltaje Nominal: 1,0 ± 0.15mV / V
• Repetibilidad: 0.03 % FS
• Efecto de la temperatura en la salida: 0.01% F.S / ° C
• Efecto de la temperatura sobre cero: 0.05% F.S / ° C
• Cero: ± 0.1000 mV / V
• Impedancia de entrada: 1115 Ω ± 10%
• Impedancia de salida: 1000 Ω ± 10%
• Resistencia de aislamiento:> = 1000 MΩ
• Tasa Sobrecarga segura: 150% FS
• Tasa de sobrecarga final: 200% FS
• Rango de temperatura: -20 °C ~ 60 °C
• Material: Aleación de aluminio
• Grado de protección: IP65
• Diámetro del cable φ: 0.8 mm
• Longitud del cable: 25 cm
• Dimensiones de la Celda de Carga: 80 mm x 12.7 mm x 12.7 mm
• Distribución del Cableado:
• Rojo: Alimentación +
• Negro: Fuente -
• Verde: Señal +
• Blanco: Señal –

Elemento que convierte la medición de masa de un objeto en voltaje, ideal para aplicaciones de gramera o pesa.

Rango de carga : 10kg

Salida nominal: 1,0 ± 0.15mV / V

Rango de temperatura: -20 - 60 ° C

Voltaje de funcionamiento: 3VDC ~ 14 VDC.

Material: Aleación de aluminio

Grado de protección: IP65

Pinout:

Rojo: Alimentación +

Negro: Fuente -

Verde: Señal +

Blanco: Señal –
