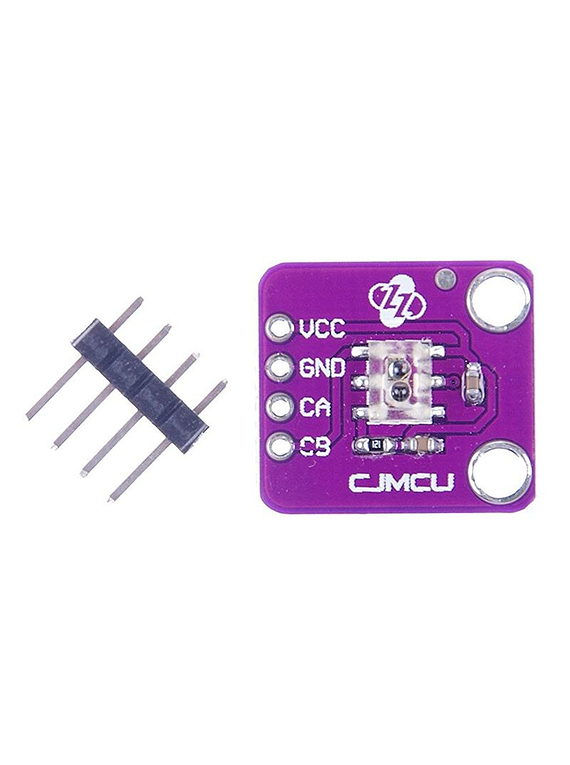

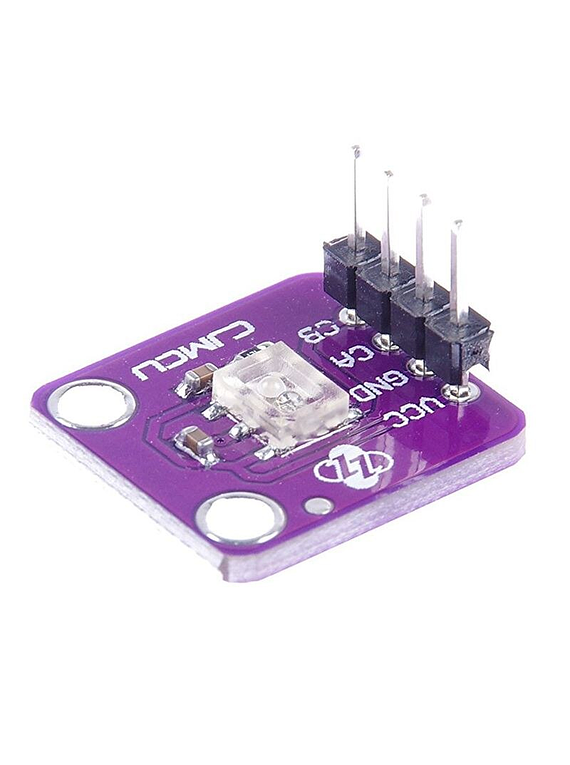

El AEDR-8300 es actualmente el producto codificador óptico más pequeño para aplicaciones de control de movimiento que utilizan tecnología reflectante. Cuando se utiliza con una rueda de códigos o una barra lineal, puede convertir el movimiento rotativo o lineal en una salida digital. Consiste en una fuente de iluminación LED, un CI de detección con un fotodiodo y una lente.

La serie AEDR-8300 puede emitir señales en cuadratura compatibles con el nivel TTL, por lo que puede interactuar directamente con la mayoría de los circuitos de procesamiento de señales.

Especificación:

Tecnología reflectante

Montaje en superficie pequeño contorno

Paquete sin plomo

Salida incremental de un solo canal

Cuadratura de dos canales para

Detección de dirección

Salida compatible con TTL

Suministro único de 5V

-20 a 85C funcionamiento absoluto Temperatura

Opciones de resolución de codificación:

36, 75, 150, 180 (líneas / pulgada)

Parámetros:

Voltaje de suministro del módulo: DC4.5V-5.5V

Temperatura ambiente de trabajo: 0C A 85C

Frecuencia máxima de conteo: 15 KHz Frecuencia de conteo = velocidad (r / m) * N / 60

Tamaño del módulo: 18,5 mm * 16,4 mm * 3,45 mm con dos orificios de montaje M3 El

paquete incluye:

1 x Módulo de sensor
