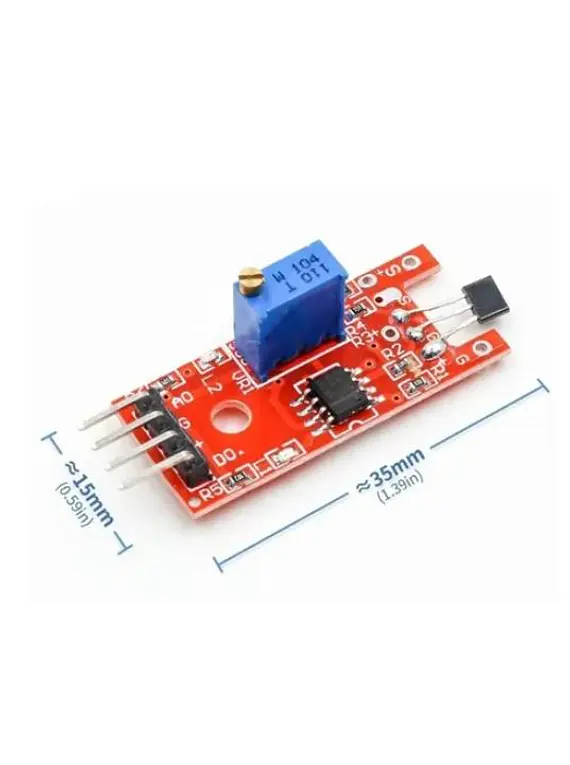

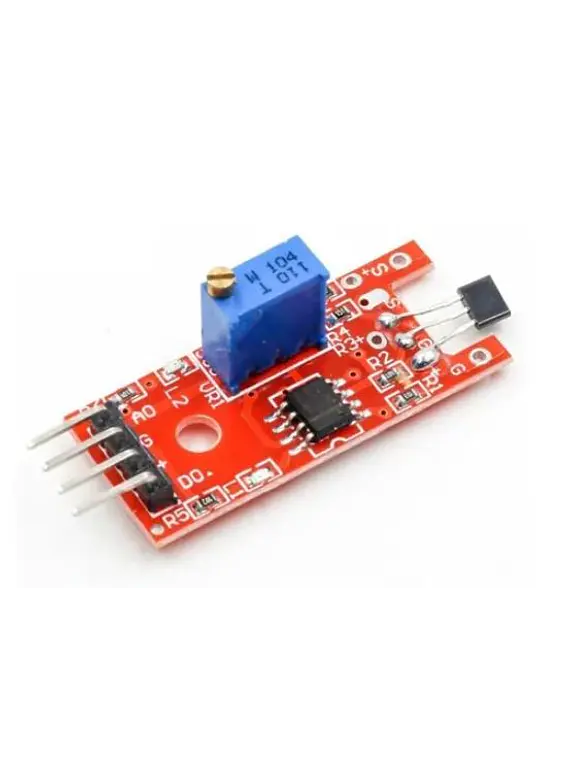

SENSOR EFECTO HALL LINEAL SS49E KY-024
Normalmente, el sensor lineal magnético Hall KY-024 se usa para calcular (y, por lo tanto, ajustar o estabilizar) la velocidad de un mecanismo en rotación o como un interruptor de proximidad. También hay sensores de tipo de interruptor, que se limitan a intervenir solo al alcanzar un umbral de intensidad (consulte KY003) y, por lo tanto, solo proporcionan un estado de ENCENDIDO / APAGADO de salida. En el caso de KY024, la intensidad del punto 0 debería corresponder aproximadamente a + 2.5V con una excursión a 0V y + 5V en el paso 1024 si se alimenta con precisión a 5V. A pesar de que este sensor tiene una respuesta lineal, sin embargo, no es adecuado para ser utilizado como una medida de intensidad de un campo magnético debido a la baja precisión.
El valor de zeroLevel corresponde a 0 y se va realización de la calibración de puesta a flote el boceto con el sensor lejos de imanes y asegurarse de que el valor de salida indica precisamente 0. En mi caso he utilizado un valor de 537, pero puede variar ligeramente de un sensor a otro.
CONECTIVIDAD:
Pin (-) -> GND, conectar a GND del Arduino
Pin (pin central) +5 V -> conectar con Arduino 5
la señal de pata AO -> conectar con Arduino pin A0
DO -> No conecte en nuestro ejemplo
LA COMPRA INCLUYE:
1 x SENSOR EFECTO HALL LINEAL SS49E KY-024
