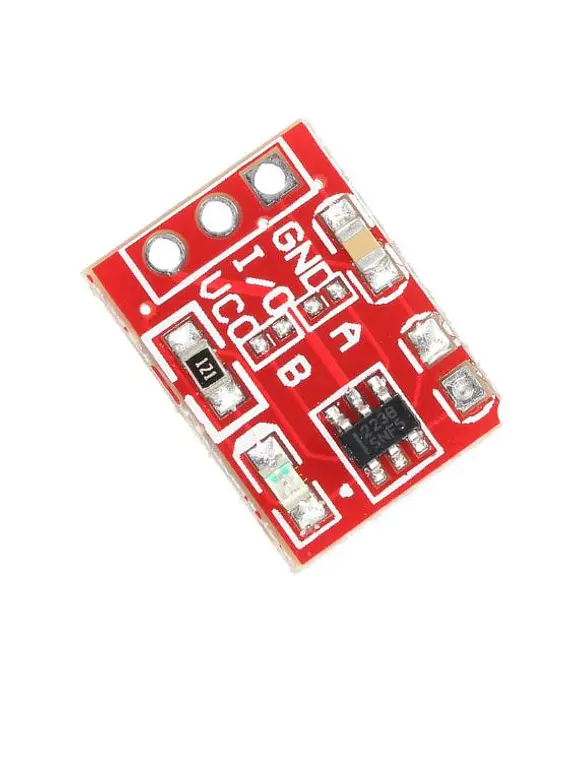

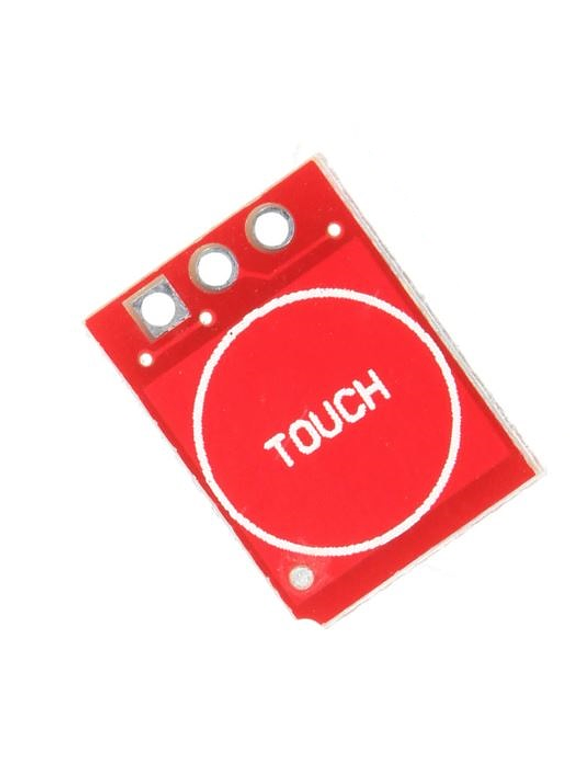

El TTP223 es un IC detector de panel táctil que replica un solo botón táctil.
Este IC de detección táctil está diseñado para reemplazar la tecla de botón directo tradicional con diversos tamaños de almohadilla.

CARACTERISTICAS :
Admite modos momentáneo o de enclavamiento / alternancia.
Admite modos de señal de salida activo alto o activo bajo
Dimensiones: 15 mm x 11 mm
Voltaje de entrada: 2 V-5,5 V CC
El tiempo de respuesta máximo ~ 60 mS en modo rápido, ~ 220 mS en modo de bajo consumo @ VDD = 3 V
La sensibilidad se puede ajustar por la capacitancia (0 ~ 50pF).
Tiene dos tipos de longitud de muestreo por opción de almohadilla (pin SLRFTB).
Detección de contacto estable del cuerpo humano para reemplazar la llave de interruptor directo tradicional.
Proporciona selección de modo rápido y modo de bajo consumo mediante la opción de almohadilla (pin LPMB).
Proporciona modo directo modo de alternancia por opción de pad (pin TOG).
Modo de drenaje abierto mediante la opción de unión, el pin OPDO es la salida de drenaje abierto, el pin Q es la salida CMOS.
Todos los modos de salida se pueden seleccionar activo alto o activo bajo mediante la opción de almohadilla (pin AHLB)
Tener el tiempo máximo de 100 segundos por opción de almohadilla (pin MOTB)
Tener alimentación externa en el pin de reinicio (pin RST).
Después del encendido, tenga aproximadamente 0,5 segundos de tiempo estable, durante ese tiempo no toque el teclado y la función se desactivará.

Calibración automática
El período de recalibración es de aproximadamente 4.0 segundos, cuando no se ha tocado la tecla.

Jumpers A B
Enclavamiento / Salida alta 0 0
Enclavamiento / Salida baja 1 0
Momentáneo / Alto rendimiento 0 1
Salida momentánea / baja 1 1

HOJA DE DATOS
