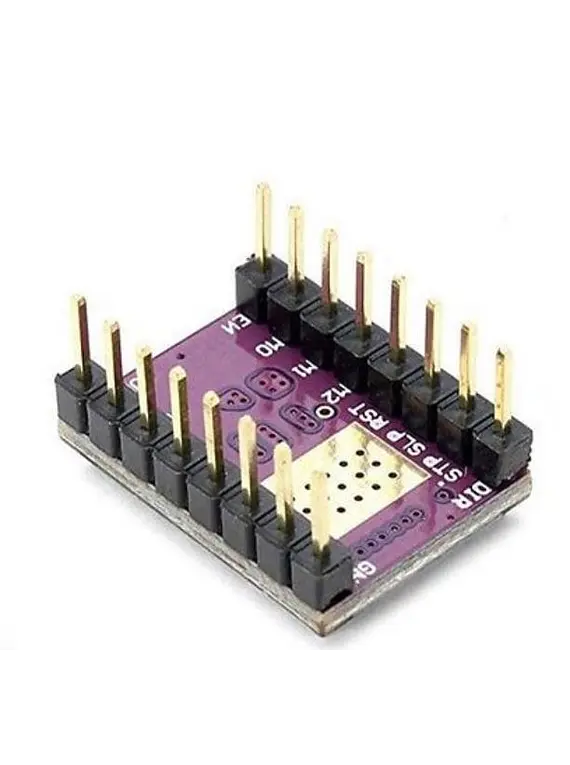

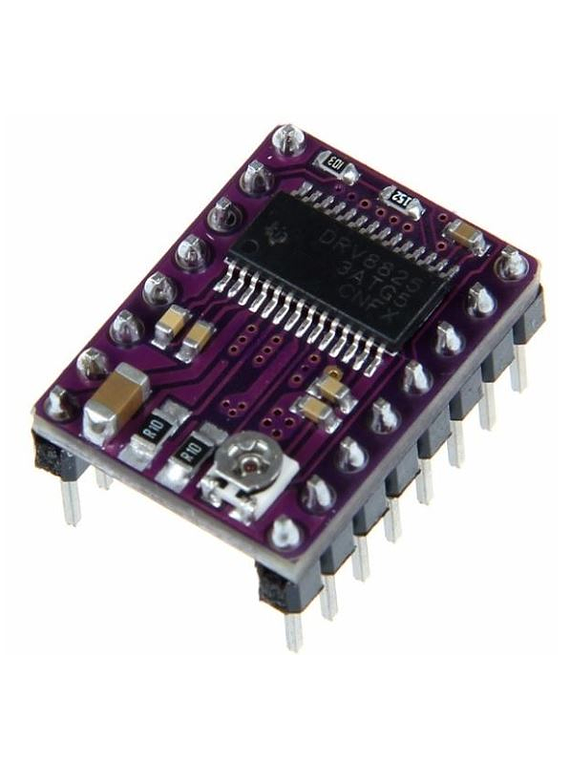

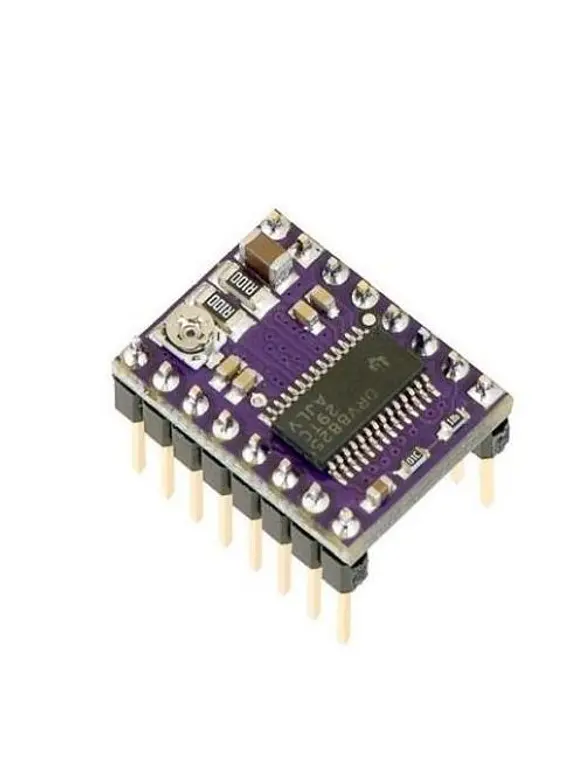

La placa de soporte del motor de pasos drv8825 ti DRV8825 micro motor paso a paso bipolar es un gran avance. El módulo tiene un portador pinout y la interfaz con nuestros A4988 motor paso a paso es casi el mismo, Por lo que puede ser utilizado como un mejor rendimiento de reemplazo de la tarjeta el menú desplegable en muchas aplicaciones. DRV8825 cuenta con un límite de corriente ajustable, sobre corriente y protección de sobrecalentamiento, seis micro-Resolución (abajo 1/32-paso). Utiliza 8.2-45 V, puede proporcionar hasta aproximadamente 1.5 por fase sin disipador de calor o flujo de aire forzado (Nominal hasta 2.2 por volumen suficiente refrigeración adicional).

Características del producto

Unos simples pasos y interfaz de control de dirección

2 seis pasos diferentes resoluciones: paso completo, medio paso, 1/4-paso 1/32 pasos,-paso

3. puede interactuar directamente con 3.3 V y 5 V sistemas

4 Apagado térmico de sobrecalentamiento, sobre corriente apagado, bloqueo de mínima tensión

5 corto a tierra cortocircuito protección de la carga

6.4 capa 2 oz de cobre PCB, con el fin de mejorar la disipación de calor

7 de soldadura expuestos tierra debajo de la parte inferior de la almohadilla del controlador IC en la placa de circuito impreso

8 Tamaño del módulo, pin y juego de interfaz A4988 Conductor del motor de pasos de muchas maneras

9 Control de corriente ajustable le permite establecer un potenciómetro, que le permite utilizar el motor paso a paso de Tensión nominal o más, a fin de lograr una mayor tasa de corriente de salida máxima paso

10 control inteligente de cortar selecciona automáticamente el modo de decaimiento de corriente correcta (disminución rápida o lenta decadencia)

11 Máxima 45 V tensión de alimentación

12 regulador de voltaje incorporado (la necesidad de lógica externa tensión de alimentación)
