ESPECIFICACIONES TECNICAS TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA

Modelo: HX-W1209

Rango de Medición y de Control de Temperatura: desde -50ºC a +110°C

Resolución:

Para el Módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%

Para el Sensor de Temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%

Precisión de control: 0,1°C

Precisión histéresis: 0,1°C

Frecuencia de actualización: 0.5 s

Voltaje para su alimentación: 12VDC

Voltaje de operación: 3.3VDC (regulación 12V a 3.3V incluida en el Módulo)

Consumo de energía: Corriente estática: <= 35MA, corriente activación: <= 65MA

Sensor: NTC (10K 0.5%), sensor resistente al agua, cable 0,3M (posibilidad de extensión hasta 1m)

Límites ambientales:

Para el Módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%

Para el Sensor de Temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%

Protección a temperatura alta: maxi 110ºC (ajustable con Función P6)

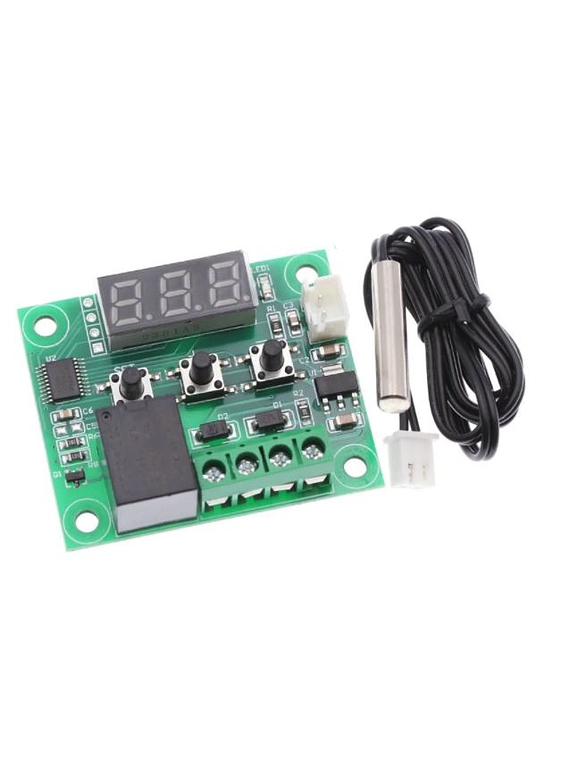

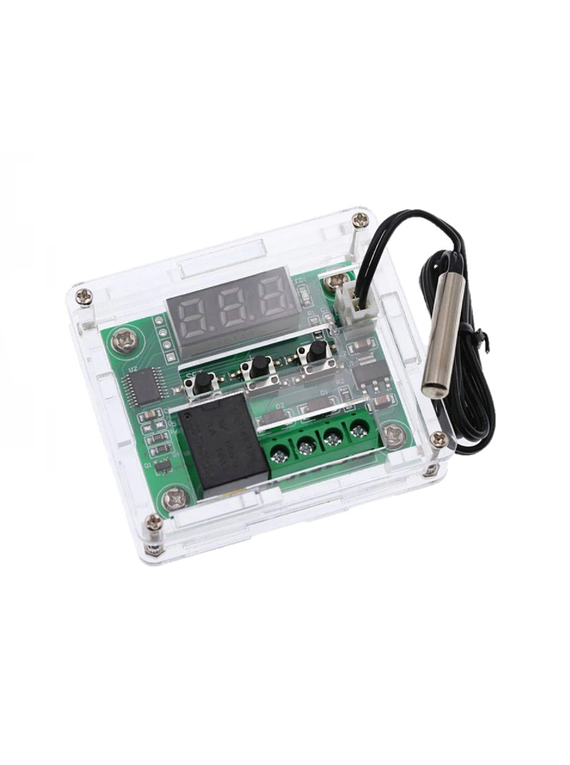

El dispositivo XH-W1209 incluye seis componentes principales:

Teclado: con tres botones:

Primer botón marcado "SET" permite entrar y salir del modo para ajustar los parámetros de operación

Segundo botón marcado “+” permite navegar en el menú y subir los valores de operación durante el ajuste de los valores de operación

Tercer botón marcado “-” permite navegar en el menú y bajar los valores de operación durante el ajuste de los valores de operación

Relé: Bloque de color negro, el cual recibe la orden de activar o desactivar el Equipo Eléctrico monitoreado por el Módulo HS-W1209. Su capacidad de operación es de hasta:

10Amperio en 250VAC (nuestra recomendación)

Nota: El modelo / Marca de Relé puede variar de un Módulo a otro.

Conectores: son 4 insertados en la barra verde:

K0 = entrada para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar

K1 = salida para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar

A activarse el Relé, la corriente pasa de K0 a K1. A desactivarse el Relé, se corta el pase de la corriente entre K0 y K1

+12V = para conectar el cable positivo de la alimentación en 12V

GND = para conectar el cable de tierra (la otra fase) de la alimentación en 12V

LED Rojo: Este LED indica cuando el Relé está activado, se queda prendido hasta que el Relé sea activado y de apaga cuando el Relé esta desactivado

MANUAL DE USUARIO

Conexiones:

Ajuste de la Temperatura a la cual el Relé / Equipo Eléctrico se activara

Funciones y ajustes de los parámetros de funcionamiento del Módulo HX-W1209

Ajuste de los Parámetros de Operación

P0: indica el Modo de Operación

P1 = Inercia / diferencia entre la Temperatura de activación y la Temperatura de desactivación del Relé / Equipo Eléctrico

P2 = límite superior de temperatura

P3 = límite inferior de temperatura

P4 = calibración de la temperatura

P5 = Temporización para la activación del Relé

P6 – Alarma por Temperatura Alta

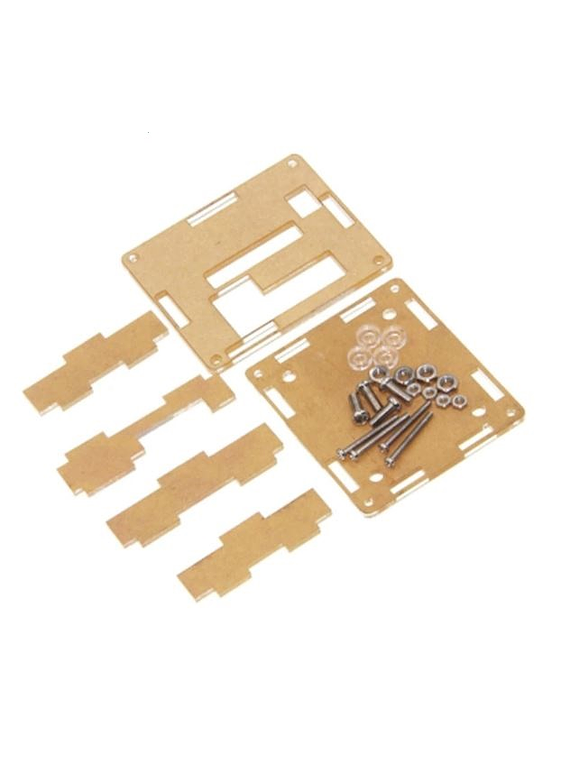

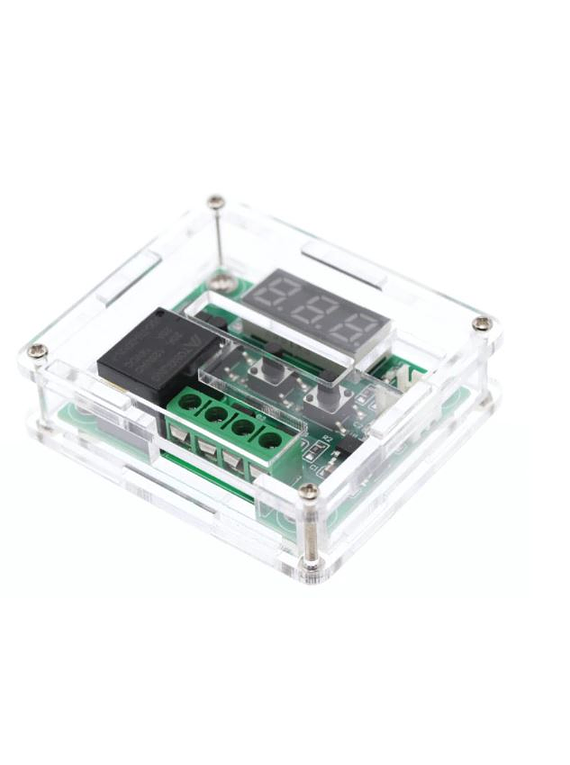

DIMENSIONES CAJA TERMOSTATO W1209

11cm x 11cm x 11cm (4.33in x 4.33in x 4.33in)
